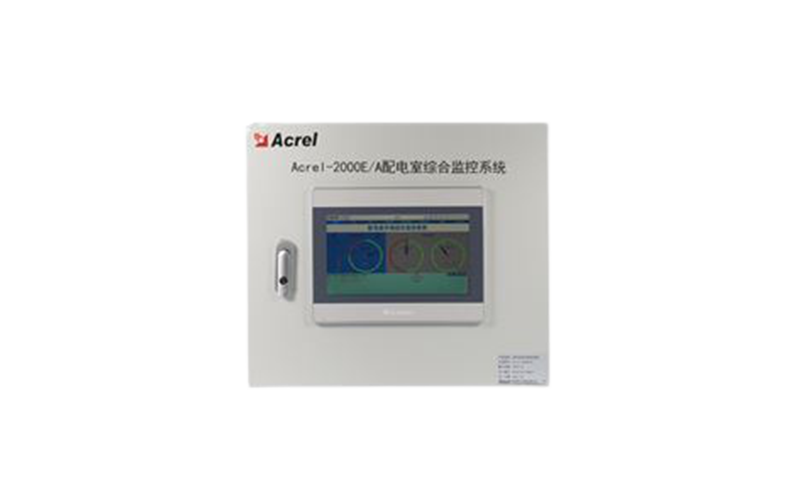

Acrel-2000E/A配電室無人值守綜合監控系統
一、系統研發背景及簡介
Acrel-2000E/A配電室無人值守綜合監控系統是整個供配電管理系統中的一個重要環節。目前，配電室一般都采取無人值守，定時巡查制度，這樣既浪費人力物力也無法做到對配電室的環境和安全實時監控。而配電室的環境穩定可靠對電力設備的安全運行*關重要。
安科瑞電氣股份有限公司根據配電室實際情況，結合多年的變電站和配電室的運行管理經驗，自主研發了 Acrel-2000E 配電室綜合監控系統系列化產品，通過采集配電室的溫濕度、水浸、煙感、門禁、氣體和視頻等相關數據，及時掌握配電室現場情況，通過可靠的聯動策略實現系統的有機集成，有效解決了視頻監測、環境監測、安全警衛、門禁、消防和智能控制之間的互聯互通，降低了系統的建設成本。
Acrel-2000E 配電室綜合監控系統，可實現開關柜運行監控、高壓開關柜帶電顯示、母線及電纜測溫監測、環境溫濕度監測、有害氣體監測、安防監控，可對燈光、風機、除濕機、空調控制等設備進行聯動控制。實現動力環境各數據的檢測與設備控制，*化動力環境，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，實現配電動力環境的分布式遠程管理。

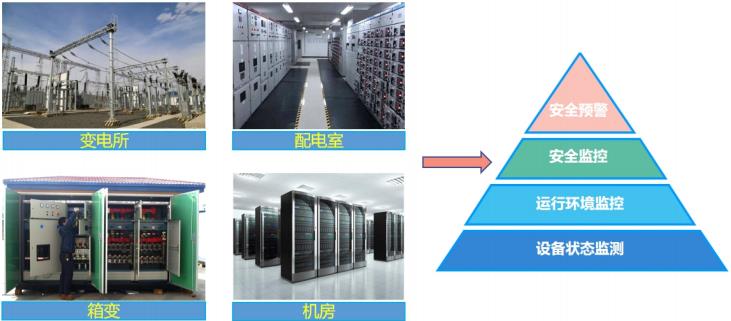

二、應用場合
變電所、配電室、機房、箱變。
三、系統目標
配電室綜合監控系統實時監測配電室內各設備運行參數，提供高度穩定可靠的監控信息資源。節省配電室綜合監控運行管理費用，達到短期投資長期受益的目的。確保提高監測環境管理工作效率并提供安全舒服的工作環境。系統軟/硬件均采用模塊化結構設計，適應發展需要，做到具有可擴展性、可變性，適應環境的變化和工作性質的多樣化。
四、系統結構

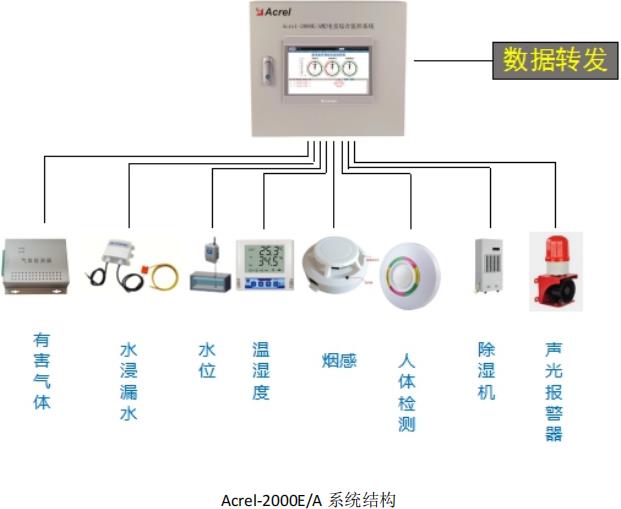

Acrel-2000E 配電室綜合監控系統以智能控制為核心，通過物聯網技術的集成應用，實現配電室內環境的全天狀態監視和智能控制。系統由 485 通信和以太網通信混合組網，完成站端視頻、環境數據以及安全防范等數據的采集和監控，適配于當下多種應用場景。

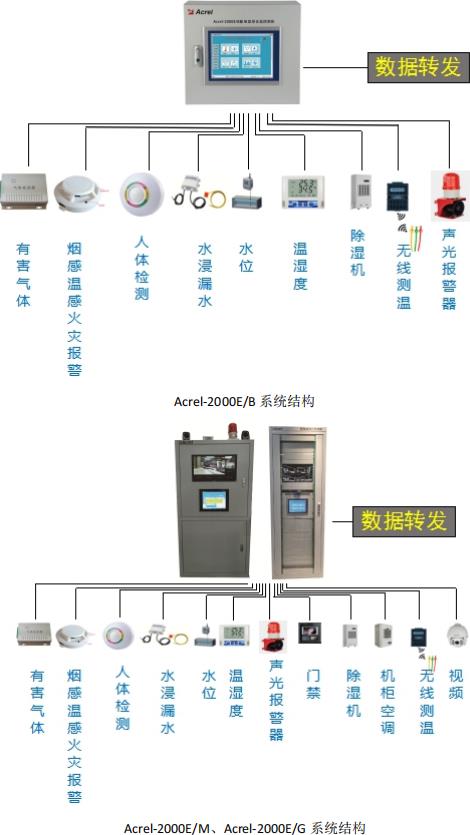

由于硬件資源以及系統軟件上的差別，Acrel-2000E/A 作為針對變電所配電室的環境輔助監控系統，只對環境參量設備進行在線監測和部分設備進行控制;而針對于更多的應用場景又推出了 Acrel-2000E/B、Acrel-2000E/M 和 Acrel-2000E/G 多款產品，硬件資源豐富，系統功能更為強大的設備，可以接入門禁系統、視頻系統以及配合我司無線測溫在線監測。
五、監控范圍

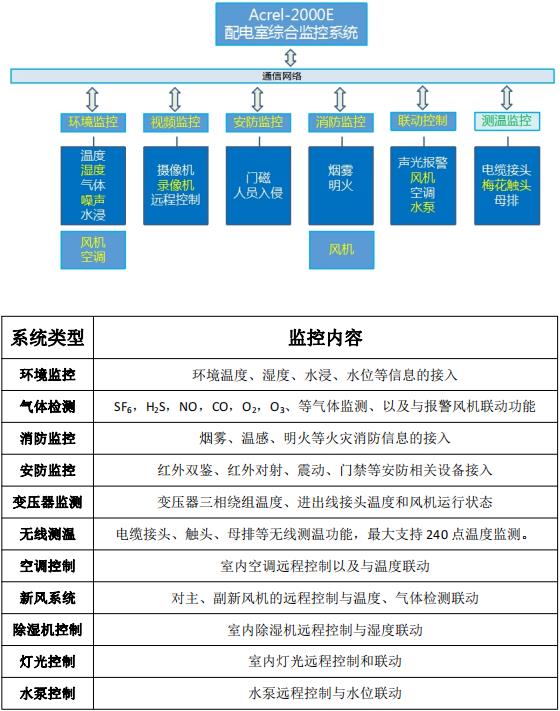

系統把環境、視頻、通風、照明、安全防范、消防、一次設備輔助監控等所有監控量在系統主界面上進行一體化顯示和控制，避免各系統孤立顯示和控制。
1. 環境監控子系統
配電室綜合監控設備安裝在配電室、箱變、變電所內，通過采集和傳輸技術，可以實時監測配電室內的重要場所和設備的工作環境，如溫度、濕度、電纜溝水位、漏水/水浸、有害氣體(SF6，H2S，NO，CO，O2，O3)、TVOC、煙霧、明火、人體感應、噪聲等。
當檢測到環境量出現異常時，可及時顯示、報警，并可通過通信網絡將數據上傳*系統平臺。根據預先設置的上下限值，聯動控制空調、燈光、加熱裝置、除濕器、通風機、聲光報警等設備。保障配電室場所的電力設備安全運行。防止因環境改變、非授權活動、設備狀態變化等引起的事故，滿足配電室遠程運維的可靠管控要求。為新型現代化配電室的智能化、可視化、自動化、互動化做有效支撐。
站端設備包含各種傳感器(溫度、濕度、漏水、水位、有害氣體等)。系統平臺可以直觀的顯示出被監測量的大小或狀態，以及被監測量的實時值或各種故障發生的情況。
告警功能：在監控中心對環境參量超過預設值時發出視聽告警，在監控系統的人機界面
上閃爍顯示，同時可以提供警示燈、報警音箱、語音、短信通知等多種告警方式。
設備狀態檢測：系統可以實時監控配電室內各監測設備(傳感器)以及通信線路，自動
診斷設備及鏈路故障，并實時顯示在界面上。
數據查詢：環境監測數據、狀態監測數據及遠程控制數據的歷史數據查詢。
2. 消防監控子系統
煙霧、溫感、明火等火災消防信息的接入，聯動聲光報警器進行報警，以及通過短信方式自動通知值班維護人員。
3. 安防監控子系統
紅外雙鑒、門磁等安防相關設備接入 ，其中紅外雙鑒采用微波和紅外兩種探測技術，同時感受到入侵者的提問及移動時，才可發出報警，避免了傳統的紅外探測器的誤報警。
4. 無線測溫子系統
無線測溫產品由主機(或收發器)和傳感器兩部分組成。主要應用在高低壓開關柜內母排搭接點，斷路器觸頭、電纜接頭、大電流設備等電氣連接點和其他易過熱點等位置的溫度檢測，并把測量結果通過網絡上傳到監控中心數據庫服務器，通過軟件分析能夠對溫度過高發出告警信息，實現溫度故障的早期預測，防患于未然。
5. 變壓器監測子系統
變壓器三相繞組溫度檢測、風機運行狀態、震動檢測。支持設置變壓器繞組，電纜接頭處測溫傳感器上下限的告警值，實現語音播放、聲光報警器、短信通知等聯動提醒方式。
6. 視頻監控子系統
視頻監控采用數字監控系統，實現專業監控功能，支持海康主流硬盤錄像機和數字高清攝像機系列產品。對視頻源移動，模糊，被遮擋和視頻丟失狀態報警，在系統中對所監視的畫面部署視頻識別功能(安全帽，工作服等)。
7. 溫濕度控制子系統
溫濕度控制子系統運用溫濕度傳感器檢測室內環境的溫度與濕度值，并通過控制外接的風扇與加熱器的供電回路的通斷，實現對溫度與濕度值進行調節，可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。
8. 門禁控制子系統
系統支持人員進入出去時間人員記錄，系統提供設備或網絡故障報警、非法闖入報警、門開超時報警、非法刷卡報警以及脅迫報警等。門禁管理部分支持遠程“開門"、“關門"，也可設置門禁控制器定時段常開、常關功能，對門禁開關事件進行記錄，包含操作人員卡號、時間、地點、狀態等信息。
9. 空調節能控制子系統
可以控制空調開機、關機、升溫、降溫等，并能夠直接調整空調的溫度值。
10. 燈光控制系統子系統
可以遠程控制燈光的關閉和打開。
11. 其他控制功能
水泵控制。
聲光報警器控制：事故信息聯動控制聲光報警器響起，提醒工作人員檢查配電室內情況，也可以遠程控制啟動和關閉，避免擾民。
風機控制：實現對主、副新風機的智能控制。
除濕機控制：室內除濕機控制以及與濕度聯動。
其它設備控制。
