局部放電的本質
電氣設備（如變壓器、電纜、開關設備等）的決緣材料在制造、安裝或運行過程中，可能存在氣隙、雜質、老化等缺陷。當設備承受高電壓時，這些缺陷區域的電場強度會異常升高，導致局部氣體電離、電荷擊穿等現象，即局部放電。其特點包括：
局部性：僅發生在*緣材料的缺陷區域，不會貫穿整個決緣層；
微弱性：放電能量較小，通常難以通過直觀觀察發現；
累積性：長期放電會逐步破壞決緣結構，*終可能引發決緣失效。
局部放電監測的核心目的：
早期預警：通過監測放電信號，及時發現設備決緣缺陷，避免故障擴大；
狀態評估：分析放電的強度、頻率、位置等參數，評估設備決緣老化程度；
壽命預測：基于監測數據，預測設備剩余使用壽命，為維護計劃提供依據；
故障定位：通過多傳感器協同分析，定位放電發生的具體位置，提高檢修效率。
安科瑞局放監測裝置

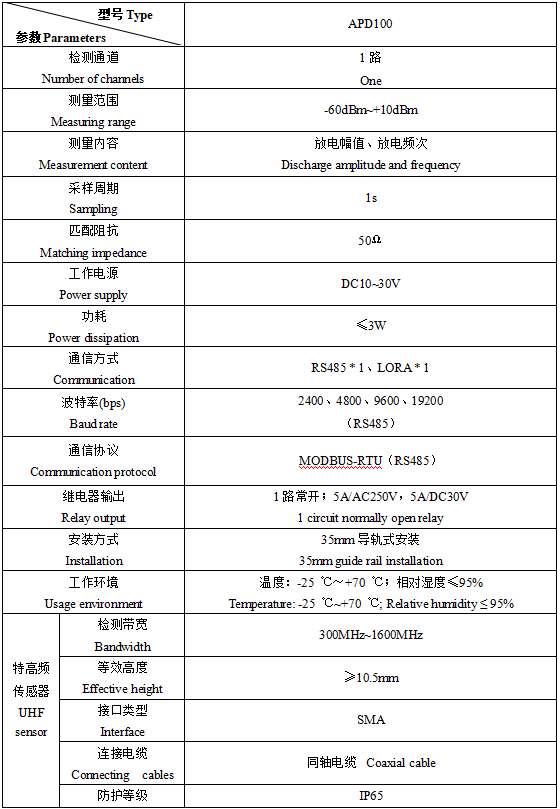

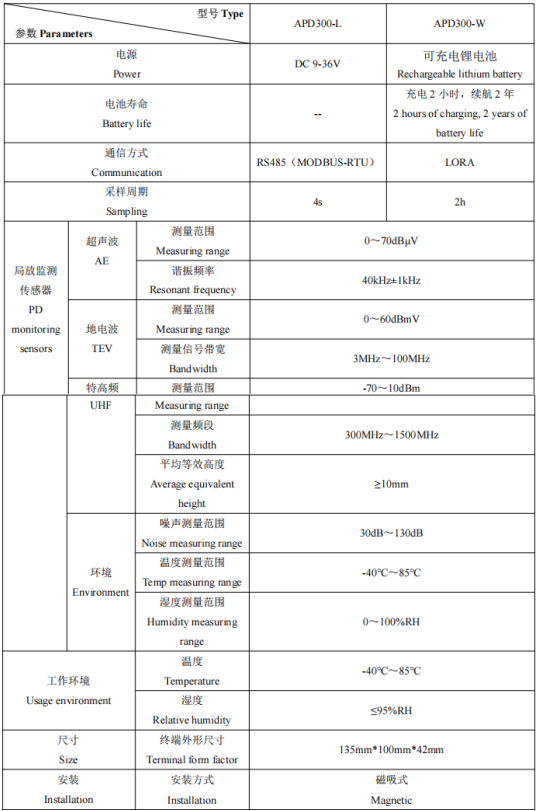

技術指標
安裝及尺寸
APD100特高頻局放監測裝置采用導軌（DIN35mm）安裝方式，可安裝在開關柜二次儀表室；特高頻傳感器采用磁吸安裝方式，吸附在開關柜電纜室柜壁。產品詳細尺寸見圖，單位mm。

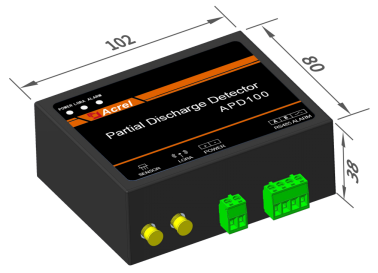

圖1.1 APD100局放監測裝置

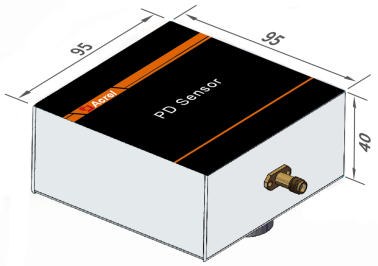

圖1.2 特高頻局放傳感器
APD300-L三合一有線局放傳感器采用強磁吸附安裝方式，吸附在開關柜電纜室內柜壁。產品詳細尺寸見圖，單位mm。

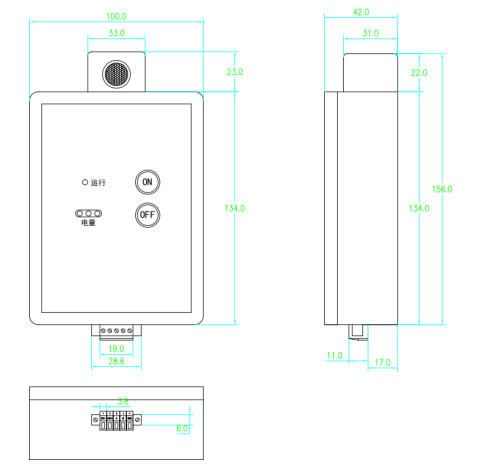

圖1.3 APD300-L尺寸圖

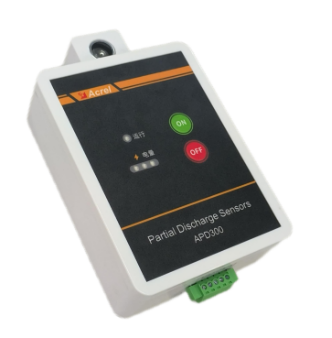

圖1.4 APD300-L三合一有線局放傳感器
APD300-W三合一無線局放傳感器采用強磁吸附安裝方式，吸附在每個開關柜的斷路器室或電纜室門板外，無需高壓停電。產品詳細尺寸見圖，單位mm。

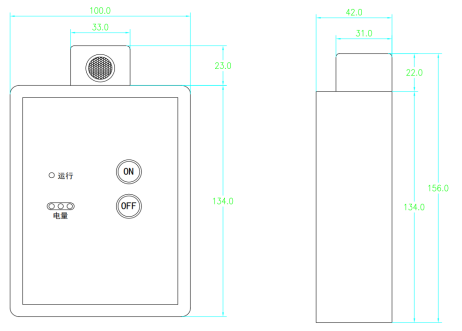

圖1.5 APD300-W尺寸圖
圖1.6 APD300-W三合一無線局放傳感器
