一、產品概述
ASJ60-LD16A剩余電流監測儀適用于交流額定電壓為400V及以下的配電線路中使用，用于監測線路中的剩余電流，作為剩余電流式火災監控裝置用。也可與低壓斷路器和低壓交流接觸器組成組合式剩余電流保護裝置，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備損壞和電氣火災事故，或用來對人身觸電危險提供間接接觸保護。
二、應用范圍
該產品可應用于石油化工、工業廠房、大型公建、幼兒園、敬老院等場所的配電箱內，也可應用于路燈、庭院燈、景觀燈的配電箱內，進行漏電或接地故障監測。
三、功能特點
? 可實時監測 TN-S、TT 系統配電線路的剩余電流；
? 每只剩余電流監測儀可監測單個回路的剩余電流，剩余電流監測范圍為 3mA-30A；
? 剩余電流監測可設置報警值，報警值的設置范圍為 3mA-30A；
? 2 路剩余電流報警繼電器，當剩余電流超過設定值時，繼電器動作；
? 1 路 DI 輸入功能，可以用于水浸監測，當水浸故障發生時，繼電器動作；
? *緣檢測功能，當發生了漏電故障后，繼電器動作同時啟動*緣檢測，測量出線回路*緣電阻，*緣電 阻正常后嘗試重合閘；
? 具有 RS485 通訊及 HPLC 通訊功能；
? 復位功能，儀表檢測到發生故障，并在故障排除之后，可以按下復位按鍵，復位儀表。

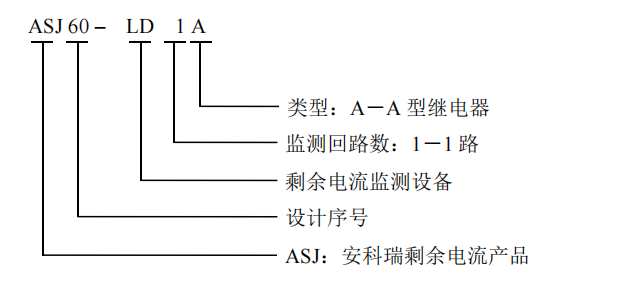

四、型號說明
五、技術參數
六、應用組網圖
七、外形尺寸

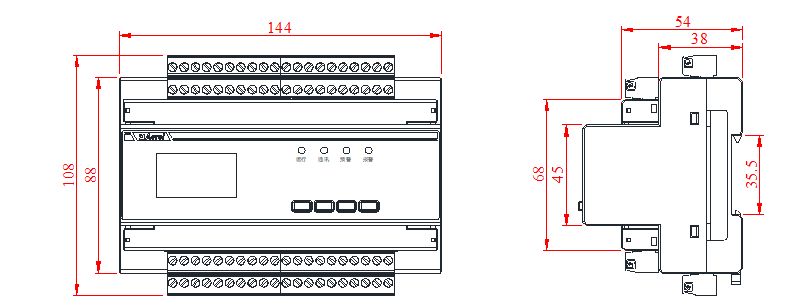

剩余電流監測儀外形與安裝尺寸如下圖所示。（單位：mm）

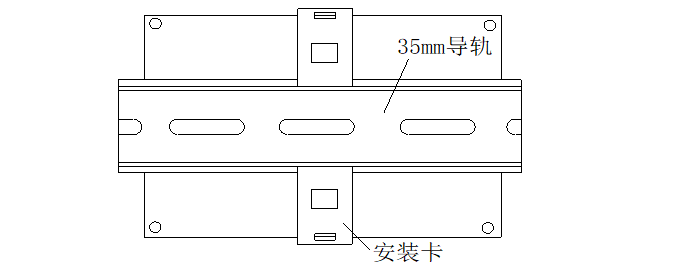

ASJ60-LD16A剩余電流監測儀采用導軌式的安裝，卡扣固定，如下圖所示：

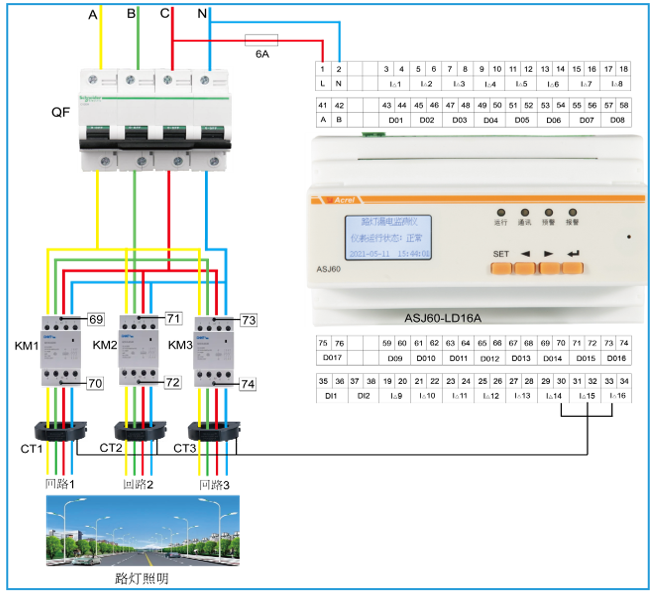

八、接線方式
