【摘要】：隨著國民經濟的發展和人們生活水平的不斷提高，我國工業用電和家庭用電量逐年增加，這使得發生電氣事故的概率也隨之加大。因供電線路或用電設備的損壞引發的接地電氣火災的例子不勝枚舉，據統計分析，電氣故障引發的火災造成的損失占各類火災的之前，達到 50%以上，電氣火災造成的損失巨大，時刻威脅著人們的生命及財產。為了對供電線路中的隱患進行合理點監測，電氣火災監控系統應運而生，并且隨著建筑設計防火規范的完善而在工程中不斷普及和應用。
【關鍵詞】：電氣火災；電氣火災監控系統；探測器
0. 前言
隨著科技的發展，人類的進步，人民的物質生活水平也發生了翻天覆地的變化，電能的應得到了越來越廣泛的應用。電能的應用既造福了社會大眾，同時也給人類帶來了電擊和電氣火災事故的危險。隨著電能的廣泛應用與開發，不論是在鄉村還是在城鎮，電氣火災都在猛增。在電氣火災中，電氣線路火災約占60%，而低壓電氣線路火災又占電氣線路火災的90%以上。很顯然，在低壓電氣線路的利用上，我們存在著很多問題，因此我們需要對低壓線路的漏電進行很好的檢測，通常我們用電氣火災監控系統進行監控。
1. 項目介紹
1.1 項目簡介
此次項目是某科技公司的創意園工程的設計，由于創意園大多數為廠房，建筑規模較大，建筑類別屬于高層廠房，在高層建筑內，用電設備越多，電氣線路維護管理也越困難，引發電氣火災的幾率也越大，當電氣回路中的設備年久失修或者施工不當，從而造成線路中產生漏電，就會引發火災。廠房內工作人員密集，一旦發生火災，必會造成巨大的財產損失和人員傷亡。
1.2 設計依據
《建筑設計防火規范》（GB50016-2014 2018年版）
《火災自動報警系統設計規范》（GB50116-2013）
《火災自動報警系統施工及驗收標準》（GB50166-2019）
《汽車庫、修車庫、停車場設計防火規范》(GB50067-2014)
1.3 設計分析
現場的部分設計圖紙如下：
① 配電箱
② 電氣火災監控系統圖
2、應用標準
電氣火災監控系統的應用標準：
1）電氣火災監控系統的設置不應影響供電系統的正常工作，不宜自動切斷供電電源。
2）剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第①*配電柜（箱）的出線端。在供電線路泄漏電流大于500mA 時，宜在其下①*配電柜（箱）設置。
3）剩余電流式電氣火災監控探測器不宜設置在IT 系統的配電線路和消防配電線路中。
4）選擇剩余電流式電氣火災監控探測器時，應考慮供電系統自然漏流的影響，并選擇參數合適的探測器；探測器報警值宜在300mA～500mA 范圍內。
3、用戶需求
① 電氣火災監控主機功能：
l 監控設備應能接收來自電氣火災監控探測器的監控報警信號，并在10s內發出聲、光報警信號，指示報警部位，顯示報警時間，并予以保持，直*監控設備手動復位。
l 具備消音及消音指示功能，當有報警或故障時聲訊號可恢復輸出，方便現場調試和維護
② 監控功能
l 監控設備應*少設有兩*操作*別，第①*（較低*別）只允許消滅聲報警信號和查詢信息。進入二*以上操作*別應采用鑰匙或操作密碼，用于進入高操作*別的鑰匙或密碼可用于進入低操作*別，但用于進入低操作*別的鑰匙或密碼不能用于進入高操作*別。
③ 易操作、易維護
l 操作頁面采用圖形化的顯示方式，直觀地展現了各電氣火災監控探測器的工作狀態，操作界面簡單、方便，軟件運行穩定可靠，具有良好的擴展性和可維護性。
4、產品選擇
4.1 Acrel-6000電氣火災監控系統
上海安科瑞電氣股份有限公司研發和生產的電氣火災監控系統，包括Acrel-6000電氣火災監控系統軟件及ARCM系列電氣火災監控探測器組成。它是一種應用于民用建筑和工業建筑雙重領域的新一代電氣火災監控產品，具有超早期、高智能、小型化、多功能、高可靠性、簡單實用等特點。
Acrel-6000電氣火災監控系統是用于接收剩余電流式電氣火災監控探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業*硬件/軟件系統。
本系統適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家主要消防單位以及石油化工、文教衛生、金融、電信等領域，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。

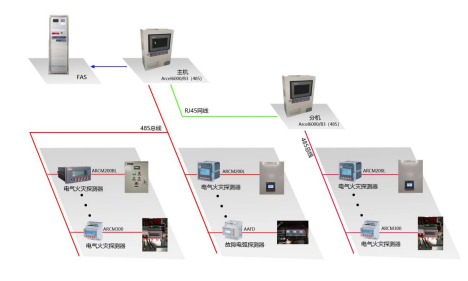

系統組網圖如下圖所示：

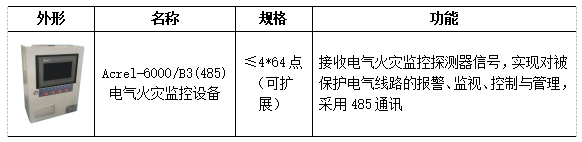

4.2 Acrel-6000/B3（485）電氣火災監控設備
4.3 電氣火災監控探測器

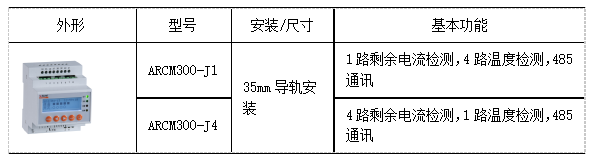

我們公司的電氣火災探測器按照安裝方式分為嵌入式和導軌式，嵌入式適合于新建項目，導軌式適用于改造項目，根據此科技公司創意園項目類型及實地需求，選用了ARCM300型探測器。ARCM300型電氣火災監控探測器是針對0.4kV以下的TT、TN系統設計的，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理，從而預防電氣火災的發生。
5、產品現場安裝圖
5.1 主機安裝

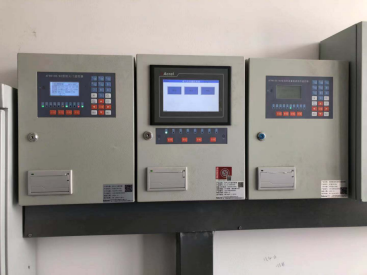

主機專用于消防設備電源監控系統，獨立安裝在消防控制室，壁掛安裝，如圖所示。用膨脹螺釘將主機四個安裝腳固定。現場安裝圖如下：
5.2 探測器安裝

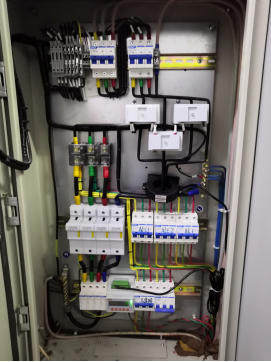

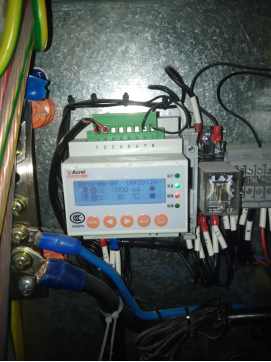

ARCM300型探測器安裝方式為導軌式安裝，現場安裝圖如下所示：
6、結束語
相信在互聯網飛速發展的今天，電氣火災監控系統可以向更多的方向發展。同時伴隨著社會對電氣火災的逐步重視，人們對電氣火災提前防范的重要性意識也在不斷提高。電氣火災監控系統提供了很好的預警和監控作用，減少了人力的使用，節省了巡查時間，為人們生命和財產安全提供了有力保障，也對確保公司建筑電氣的正常運行，具有十分積*的意義。
