【摘要】：智能化已經成為當今建筑發展的主流技術、涵蓋從空調系統、消防系統到安全防范系統以及完善的計算機網絡和通信系統。但是長期以來、智能照明在**一直被忽視、大多數建筑物仍然沿用傳統的照明控制方式、部分智能大廈采用樓宇自控（BA）系統來監控照明、但也只能實現簡單的區域照明和定時開關功能。相比之下、智能照明系統體現出強大的*越性、它在智能建筑中的應用越來越廣泛。
【關鍵詞】：智能大廈；照明；節能
0. 前言
隨著人們生活水平的不斷提高，人們對工作和生活環境的要求越來越高，同時對照明系統的要求也越來越高。照明領域的能源消耗在總的能源消耗中占了相當大的比例，節約能源和提高照明質量是當務之急。照明用電作為電力消耗的重要部分，已經占到了電力消耗的10%左右，并隨著我國國民經濟的迅猛發展和人民生活水平的不斷提高，照明用電還將不斷增加。以前由于成本、技術不成熟等原因，智能照明系統在一些項目及會場、舞臺等需要特定燈光場景的場合中得到應用。隨著建筑智能化成為當今建筑發展的主流技術，各種智能照明設備以及模塊的國產化程度越來越高，產品也越來越豐富，辦公樓中的照明系統不僅要有足夠的照明，還要能滿足樓內合適的視覺感覺，減少光的干擾和污染，引入智能照明控制系統是滿足這些要求的解決方案。
1. 項目介紹
福建二建大廈是一棟16層的綜合體大廈，內部涵蓋辦公室，走道，衛生間，茶水間等多處有智能照明的需求，本文介紹的是我司ALIBUS系統在此大樓內部智能照明系統的整體解決方案。
2. 功能需求
大堂是人員進入樓體的必經之路，好的裝修效果及設計布局可以給人一個舒服空間，但沒有好的燈光照明來襯托難以達到設計師所想要的效果。為了使人員無論在什么時候進入大堂，能感覺到由燈光效果帶來的合適環境。辦公大廳區域照明采用分回路開關控制、光感控制、場景控制。
會議室是辦公樓中的重要功能場所，采用分回路手動控制、場景控制，根據需要分為會見、辦公、休息等多種場景模式，預先精心設計多種燈光場景，使用時只須選擇相應的場景按鍵，燈光會自動按照設定好的方式打開。在會議室門口設置電子標簽面板，以供會議室管理人員按照需求手動選擇或實時控制，以滿足會議、投影、發言和情節等不同需求。
樓梯間、公共走廊、電梯廳屬于敞開公共空間。采用分回路開關控制、動靜探測控制、就地控制等。對公共區域的燈保持基本亮度，也可通過系統對某一回路的燈進行開關控制，在樓道間、公共走廊區域都安裝有紅外移動探測器，實行人來自動燈亮、人走延時關燈的自動控制方式。為了方便現場工作人員對該區域的照明進行控制及管理，在現場的每個樓道間門口還各安裝有一個智能控制面板。正常工作時間全開，非工作時間改為減光照明，節假日無人時可以只亮少量燈為視頻監控保留足夠的照度。管理人員還可以通過中控電腦對樓道間、公共走廊照明進行監視和控制。
智能照明監控軟件安裝在大廈內部消控室中，實時監控大廈內各驅動器回路狀態，可根據現場實際情況遠程開啟/關閉特定回路。
3. 現場應用產品介紹

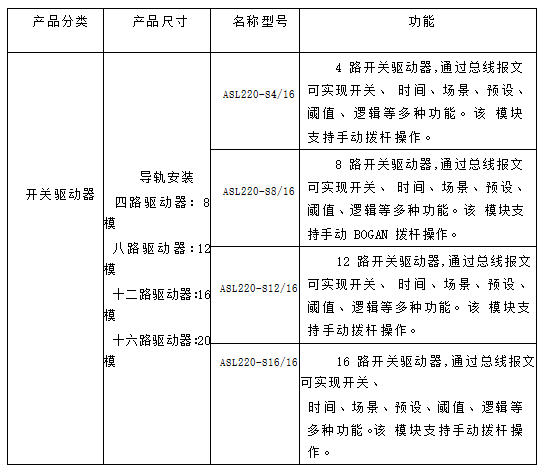

3.1 開關驅動器
ASL200系列開關驅動器(以下簡稱模塊)，是安科瑞ALIBUS智能照明控制系統的控制模塊。該模塊和其他模塊（諸如智能面板、傳感器等）連接到一起，組成一套完整的控制系統，實現大型公建、樓宇照明系統的智能控制。
該整機作為驅動模塊，直接控制負載電源的通斷,實現多種控制功能，如：負載投切、事件記錄、定時開關、故障報警、延時關燈、場景控制等。

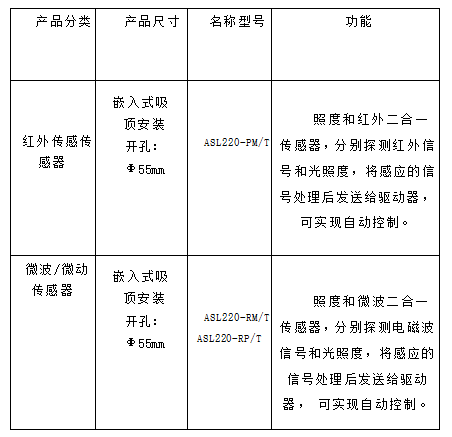

3.2 傳感器
ALIBUS智能照明傳感器(以下簡稱傳感器)，是安科瑞ALIBUS智能照明控制系統的輸入模塊。該模塊和其他模塊（諸如智能面板、開關驅動器等）連接到一起，組成一套完整的控制系統，實現大型公建、樓宇照明系統的智能控制。
該傳感器作為輸入模塊，可以檢測室內人員或物體的運動情況以及當前實時照度，并依照預設的邏輯發送控制命令*照明配電箱（柜）內的驅動器從而實現照明的自動控制與調節。

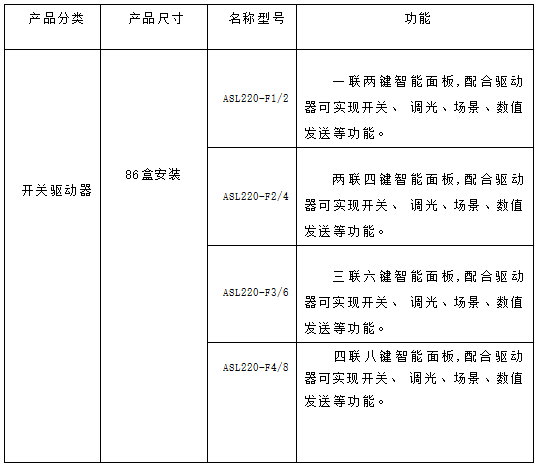

3.3 智能控制面板
ALIBUS 系列智能面板(以下簡稱智能面板)，是 ALIBUS 智能照明控制系統輸入控制模塊，智能面板配合其 他控制模塊（如開關驅動器、調光驅動器、傳感器等）可實現大型公建樓宇照明系統的智能化控制。
該智能面板采用先進的單片機技術，具有高穩定性、高可靠性的智能控制模塊。智能面板接入 ALIBUS 系 統后，實現弱電控制強電，避免面板直接控制強電的安全隱患。
4. 現場應用
4.1 系統拓撲圖

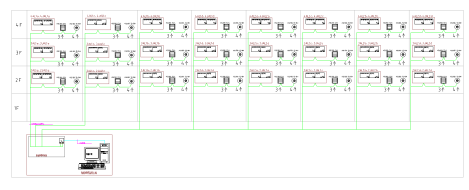

圖1 系統拓撲圖

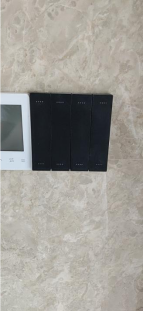

4.2 設備現場應用照片
4.3 系統軟件運行界面

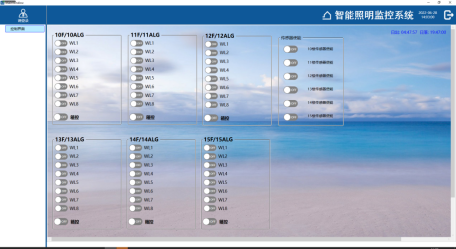

圖3 智能照明上位機圖
4.4 系統主要控制功能
定時控制
利用中控軟件界面時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、外立面泛光照明、車庫照明等定時、分時控制、用戶可按需設定平時照明、高峰照明、節假日模式定時關閉、定時通知等。
場景控制
智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美好工作環境的效果；結合人體感應傳感器，當人員離開時，關閉該區域照明。
實時監控
控制室，配置一臺中控主機，所有照明控制設備，通過IP協議轉換器，接入監控系統。操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維、三維圖元的繪制，增加可視化的空間效果。
報警處理
系統提供了警報處理能力，用戶可采用編程來完成不同的任務，當某種警報條件出現時應做什么，可由用戶自行確定。
數據交換
系統可以直接使用ALIBUS智能照明配置工具的數據，方便的實現軟件升*和替代；系統支持OPC服務；通過ALIBUSIP網關可以與其他建筑智能化系統（如BA系統）進行數據交換。
系統聯動
系統可以開關量輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚*消防系統的聯動控制，控制相應燈具點亮和設備啟停。
5. 結束語
安科瑞智能照明控制產品種類齊全，方案完善。用戶可通過控制面板、人體感應、照度感應、微波感應、上位機系統、觸摸屏、等多種控制終端實現靈活多樣的智能化控制。
參考文獻
[1].王文升 智能照明控制與節能.智能建筑與城市信息.2005
[2].陳歲生.智能公用照明系統的設計.自動化技術與應用.2008
[3].周中. 電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣2010.6
[4].安科瑞智能照明產品 2021.12
