1、 環網柜簡介
環網柜是一組輸配電氣設備（高壓開關設備）裝在金屬或非金屬*緣柜體內或做成拼裝間隔式環網供 電單元的電氣設備，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、價格低、可提高供電參 數和性能以及供電安全等*點。它被廣泛使用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負 荷中心的配電站以及箱式變電站中。
環網是指環形配電網，即供電干線形成一個閉合的環形，供電電源向這個環形干線供電，從干線上再 一路一路地通過高壓開關向外配電。這樣的好處是，每一個配電支路既可以從它的左側干線取電源，又可 以從它右側干線取電源。當左側干線出了故障，它就從右側干線繼續得到供電，而當右側干線出了故障， 它就從左側干線繼續得到供電，這樣一來，盡管總電源是單路供電的，但從每一個配電支路來說卻得到類 似于雙路供電的實惠，從而提高了供電的可靠性。
所謂“環網柜”就是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母線同時就是環形干線 的一部分。就是說，環形干線是由每臺出線柜的母線連接起來共同組成的。每臺出線柜就叫“環網柜”。實 際上單獨拿出一臺環網柜是看不出“環網”的含義的。這些環網柜的額定電流都不大，因而環網柜的高壓 開關一般不采用結構復雜的斷路器而采取結構簡單的帶高壓熔斷器的高壓負荷開關。也就是說，環網柜中 的高壓開關一般是負荷開關。環網柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起 來取代了斷路器。當然這只能局限在一定容量內。
這樣的開關柜也**可以用到非環網結構的配電系統中，于是隨著這種開關柜的廣泛應用，“環網柜” 就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。
2、 環網柜綜合監測解決方案
環網柜在長期運行中，由于各種客觀原因造成環網柜在安裝和投運后的過程中出現電纜搭接處故障、 柜內環境溫濕度異常等現象，從而對電網的可靠運行帶來隱患。
針對上述情況，本解決方案利用微機保護裝置、開關狀態指示儀、電氣節點無線測溫傳感器、溫濕度 控制器等設備，實時采集環網柜電壓、電流、柜內電纜接頭溫度、母線接頭溫度、柜內環境溫濕度及開關 設備運行狀態，并能根據采集的電量或非電量狀態控制環網柜斷路器或負荷開發設備跳閘，盡可能縮小事 故范圍，為電網的可靠運行提供保障。本解決方案設備配置方案如表一。

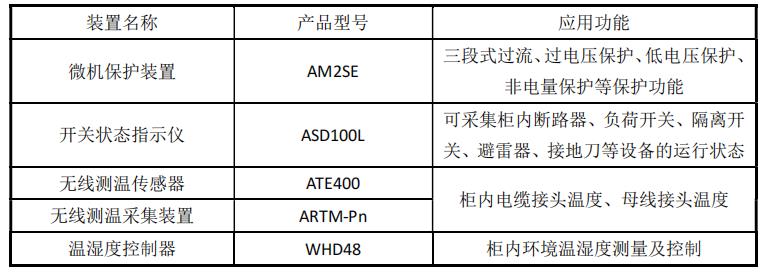

表一 配置方案
3、 產品簡介

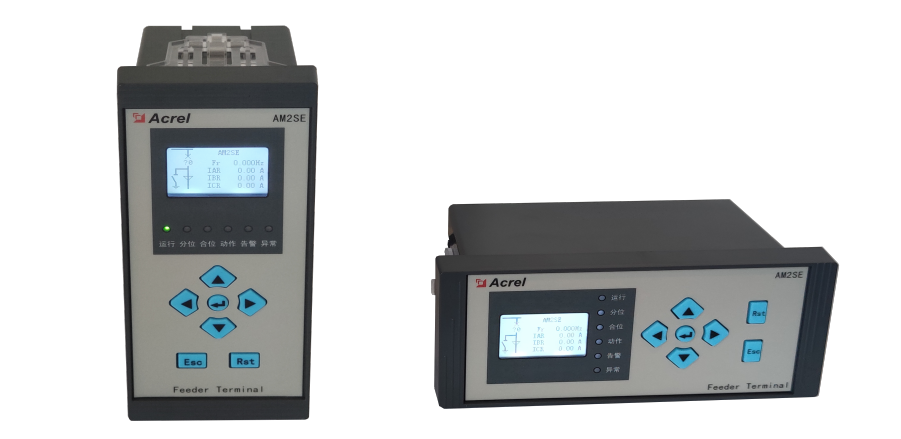

3.1 AM2SE 微機保護裝置
AM2SE系列微機保護裝置集保護、控制于一體，可滿足客戶20KV及以下電壓等*用電系統對電力能源 安全運行、可靠性的保障要求。目前廣泛使用在變電站、工礦企業、醫院、學校、商業廣場以及大型樓宇 等配網用電系統中。 保護裝置采用先進成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活，通訊 采用冗余設計。裝置具備 8 路開關量采集和 5 路繼電器輸出，能與 Acrel-2000Z電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。

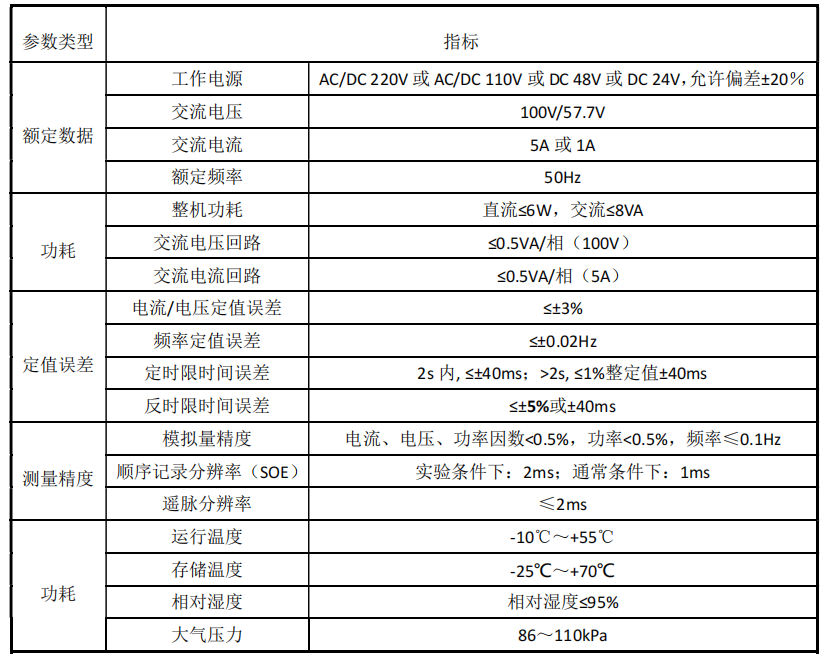

? 技術參數

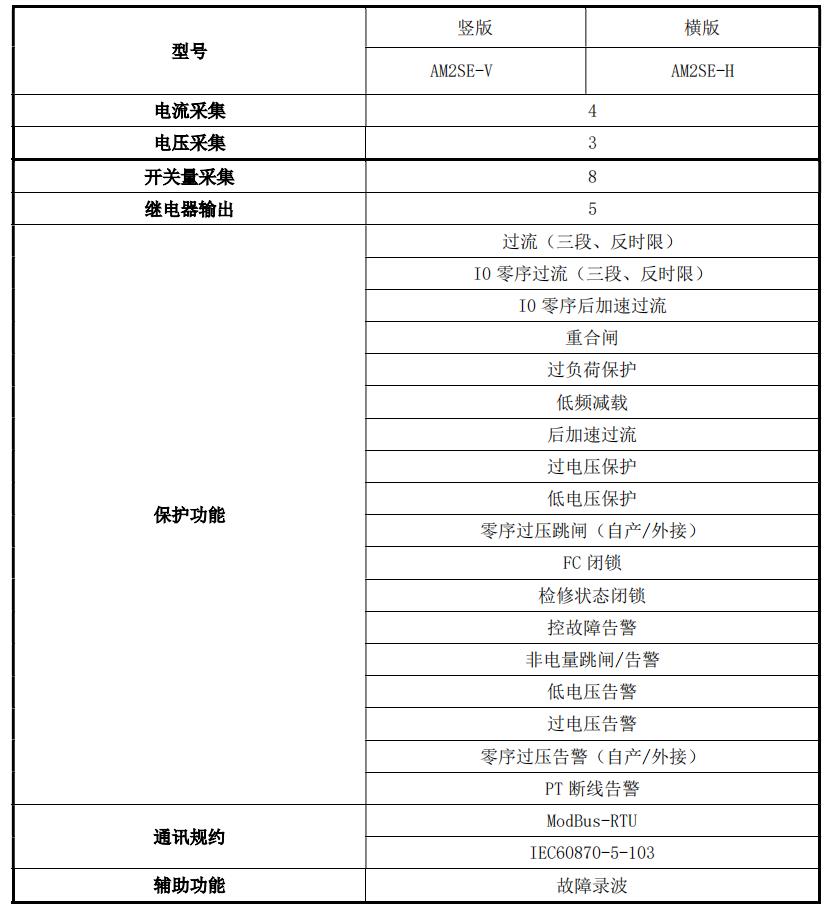

? 主要功能

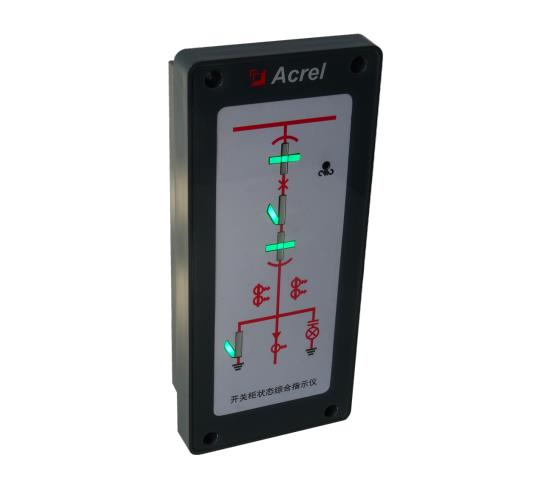

3.2 ASD100L 開關狀態顯示儀
ASD100L 開關狀態顯示儀，具有一次圖動態模擬指示功能，外形小巧、安裝接線方便，具有較高的性 能價格比。
? 主要功能 工作電源：AC 85~265V，DC 100~300V 自適應 狀態輸入要求：無源干接點輸入（狀態顯示裝置內部自帶電源）

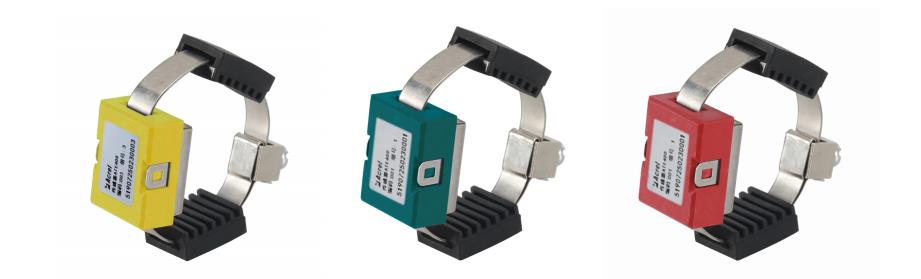

3.3 ATE400 無源無線傳感器

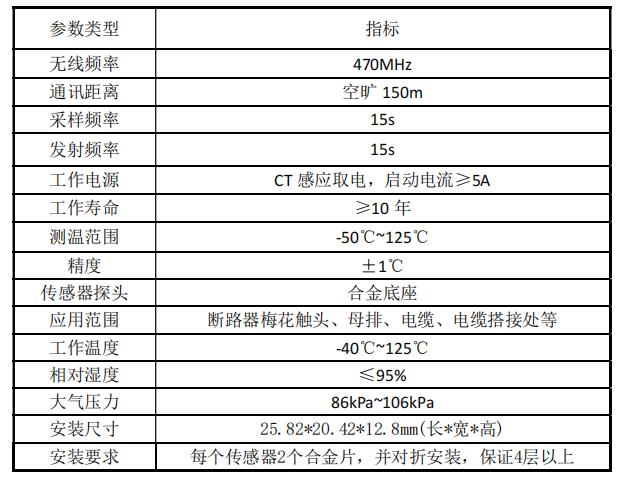

性能指標
3.4 ARTM-Pn 無線測溫顯示終端
ARTM-Pn 無線測溫裝置可以單獨安裝在高壓柜、低壓抽屜柜內，每臺裝置可以*多接收 60 個傳感器的 數據，傳感器型號可選配 ATE100、ATE200、ATE300、ATE300B、ATE400。裝置配有 2 路繼電器輸出，支持 高溫告警和超高溫告警信號輸出，電參量測量功能，裝置還帶有 1 路 RS485 串行通訊接口，可將采集到的 溫度數據上傳到監控中心。
? 技術參數
工作電源：AC/DC 220V、AC/DC 110V 自適應
*大功耗：8W
安裝方式：嵌入式安裝
通訊接口：1 路 RS485 串行通訊接口，Modbus-RTU 通訊協議
接點溫度測量精度： ±1℃
開入采集：4 路內置 12V 輸入，可采集斷路器、手車等位置狀態
開出配置：60 個測溫點共用 2 路無源開出，DO1 默認為超高溫告警、DO2 默認為高溫告警。
電參量測量：主回路電流、電壓、電能、功率等
電參量測量精度：0.5 *

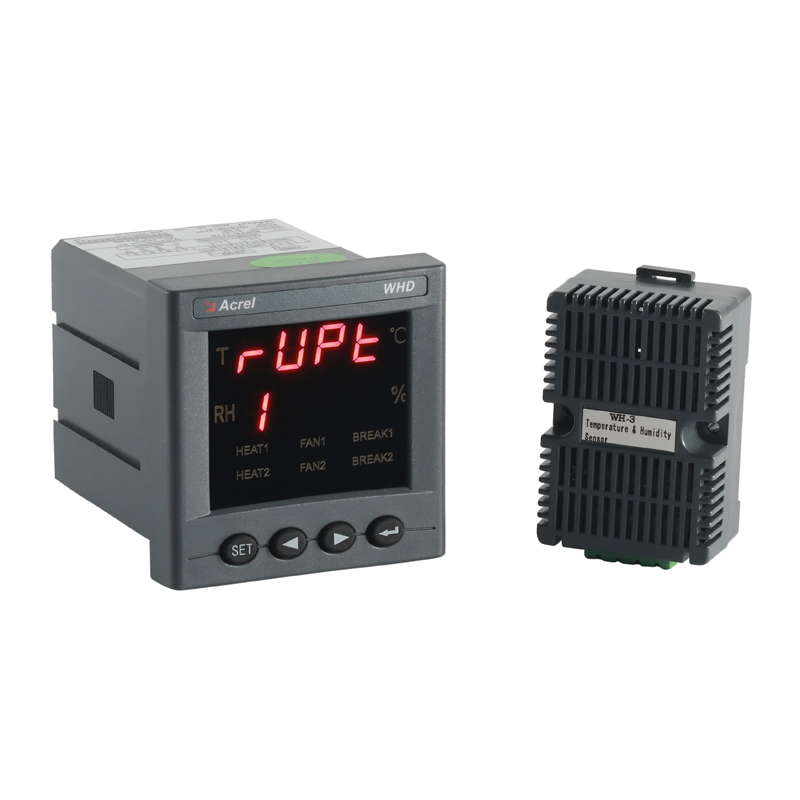

3.5 WHD48 溫濕度控制器
溫濕度控制器產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度調節控制。 可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。

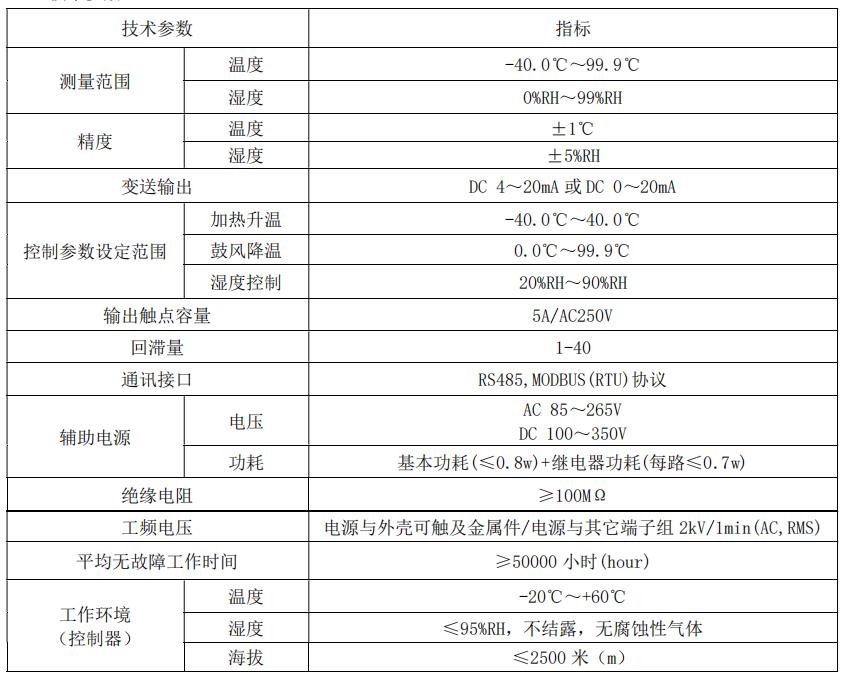

? 技術參數
4、 典型方案

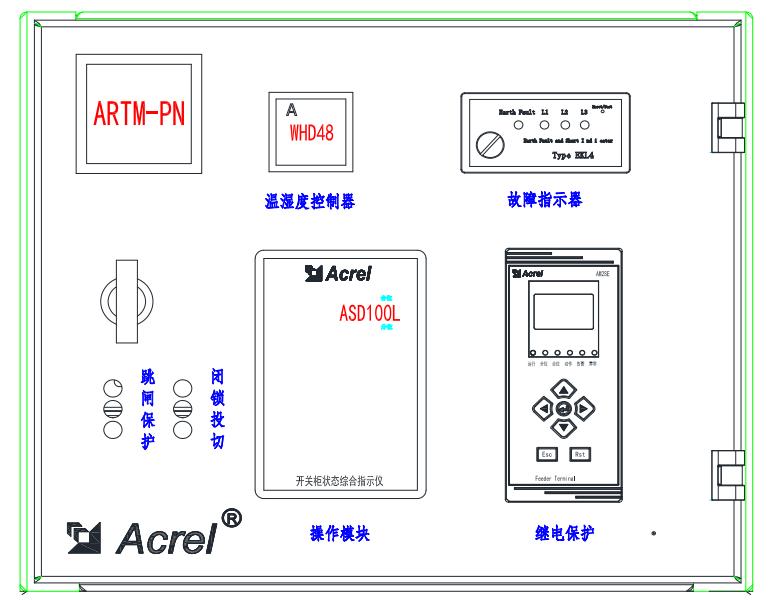

4.1 環網柜柜面布局圖
