摘要： 本遠程預付費管理系統主要采用4G無線智能遠程預付費電表（DTSY1352-NK/4G和DDSY1352-NK/4G系列）和Lora采集網關GSM500-Lora，采集各商戶實時用電量、用電量總數，通過平臺定時結算，結算賬戶余額，從而進行智能遠程預付費電表遠程分合閘控制，實現先充值后用電。該系統采用無線通訊方式將數據傳*后臺，通過安科瑞（AcrelCloud-3200）遠程預付費能源管理系統實現各商戶用電的收費、監控和管理。
關鍵詞：DTSY1352-NK/4G，DDSY1352-NK/4G,GSM500-Lora，AcrelCloud-3200
1.1.概述
該高新技術園區不僅有大大小小上千家企業，還包括四千多間員工宿舍，為了方便園區物業管理企業和宿舍用電，解決電費欠收，人工統計費時費力的問題，希望通過對每個單位和宿舍加裝無線智能電表，另外針對改造項目布線困難，施工成本高，該項目全部采用無線4G電表和Lora采集網關方案。
本項目目前安裝DTSY1352-NK/DDSY1352-NK無線4G預付費電力儀表共5407只，GSM500-Lora采集網關224臺，并通過Acrel-3200Cloud預付費云平臺幫助物業完成商戶售電管理及用電管理工作，操作簡便，實行物業公司遠程實時操作實時監控，具有良好的人機界面，能夠合理的統計和管理數據，并對數據做了合理的保密措施。提高管理水平，解決收費難問題。
1.2.設計依據
1.2.1.用戶需求
---電表異常報警
平臺通過分析檢測電表抄表數據判斷現場是否存在缺相，欠壓，失聯等現象，并且及時報警通知用戶排查問題
---后付費儀表管理
現場企業采用后付費模式收取電費，每月系統生成用能報表，統計尖、峰、平、谷電能并根據電價計算出每月電費。
---抄表數據凍結
儀表月初將0點電能數據凍結，通過計算上月和當月電能差值得出準確的企業月用能。
---收費
儀表計算企業15分鐘的平均用電功率，系統采集儀表計算生成報表為客戶提供容量費收取依據。
---多賬戶微信收款
園區由多家物業一起管理，電費收取也要對應多個收款賬戶，用戶需要統一平臺實現綁定多個收款賬戶。
---賬戶賒欠
客戶需要實現電表欠費一定金額再進行斷電，平臺可以設置電表賒欠金額。
---數據轉發
用電數據需要轉發園區綜合平臺，并能夠從綜合平臺查詢后付費賬單。
1.2.2.主要設備技術參數
三/單相預付費電能表DT/DSY1352-NK

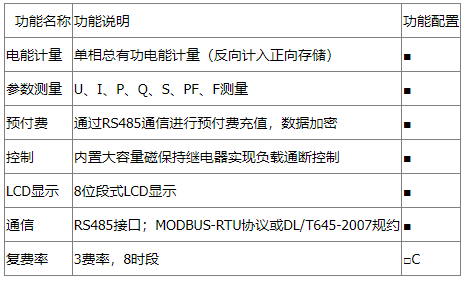

l 主要功能

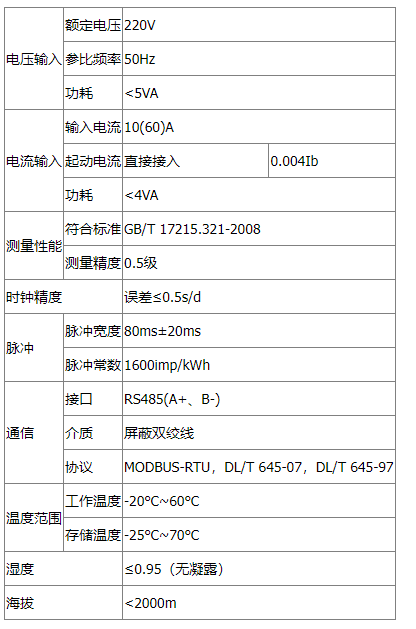

l 電氣特性
1.3.系統功能

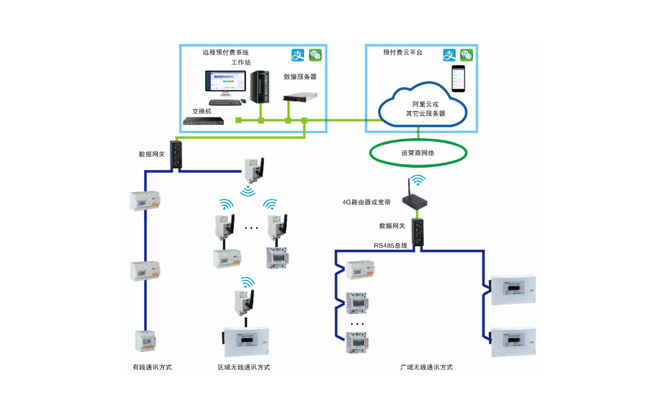

1.3.1.系統概述
AcrelCloud-3200預付費云平臺是安科瑞公司研制的與DTSY-1352三相電子書預付費電能表配套的售電管理系統。它是以預付費管理軟件和集中抄表軟件為主，包括計算機，通訊管理機，打印機等設置在內的集成系統。該高新技術園區在標準版系統的基礎上針對客戶提出的需求，做出相應調整，進行定制開發。
1.3.2.集中抄表服務系統
電表默認半個小時上傳一次抄表數據，系統每個月采集儀表凍結電能數據，每天轉發電能數據到第三方綜合平臺。
1.3.3.預付費云平臺
---項目概覽
包含快捷入口：凸顯一些常用功能按鈕；電表狀態：統計各種儀表狀態包括未開戶、失連、合閘、分閘、強制模式、預付費模式；能耗圖表：統計當前項目所有儀表今日和昨日每個小時用電情況，以及昨日用電總量、今日用電總量、同比增長；實時報警信息：簡略顯示電表異常信息，比如欠費，缺相，欠壓，跳閘等，并以小鈴鐺閃爍提示異常儀表數量；失連信息：簡略顯示當前失連的儀表和網關。
---電表監控
這里展示了所有預付費電表當前狀態，比如商鋪號、所屬業主、剩余金額、電量總數、數據更新時間、當前電價、費用狀態、分合閘狀態等。
可以按區域進行篩選，也可以按不同儀表狀態進行篩選，也可以根據具體儀表信息進行篩選。
可以對儀表進行各種設置，比如電價設置、報警設置、分合閘控制、預付費模式設置、功率閾值設置、復費率時段設置等等，可以單個儀表操作也可以批量操作。
---財務明細
可以查詢所有電表交易記錄，比如平臺充值記錄、沖正記錄、退電記錄、微信充值記錄、支付寶充值記錄、公攤扣費記錄、物業費扣費記錄、容量費扣費記錄等等
可以打印每條交易記錄單據，可以標記每條交易記錄是否已經開票
可以對下發失敗的記錄進行重新下發
---電參量監控
展示電表電量參數實時值和歷史走勢，例如：電壓、電流、PT、CT、有功功率、無功功率、功率因數等等。
---后付費綜合計費報表
系統通過采集儀表月初電能數據凍結，計算上月和當月電能差值得出準確的企業月用能。為用戶收取企業電費提供有利依據。
---報表
系統采集儀表計算生成報表為客戶提供容量費收取依據。
1.4.結束語
產業園區電費結構復雜，企業用電收費難，管理難，人工抄表繁瑣等問題一直困擾園區物業，而且智能化改造也面臨布線困難，企業分布面積光，施工成本高等問題，我司AcrelCloud-3200預付費云平臺結合4G和Lora無線采集技術不僅幫助用戶很好的解決了上述問題，實現了先交費后用電，可以避免物業電費墊資問題，從而減輕了運營的資金壓力，合理的加強和完善了經營管理方式。還結合產業園區電力收費標準，針對企業用戶提供容量費、復費率電能收費依據。
參照標準：
ISO/IEC11801 《**綜合布線標準》
GB/50198 《監控系統工程技術規范》
GB50052-2009 《供配電系統設計規范》
GB50054-2011 《低壓配電設計規范》
IEC 61587 《電子設備機械結構系列》
DL/T448-2000 《電能計量裝置技術管理規程》
DL/T 698.2-2010 《第2部分：主站技術規范》
DL/T 698.31-2010 《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T/814-2002 《配電自動化系統功能規范》
DL/T5137-2001 《電測量及電能計量裝置設計技術規程》
GB2887 《計算站場地技術條件》
GB/T18460.3 《IC卡預付費售電系統 第3部分：預付費電度表》
