【摘要】：消防應急照明和疏散指示系統由控制器、集中電源和燈具（疏散指示燈具、應急照明燈具）等幾部分組成。系統采用Windonws7系統，可支持聯動報警、系統監控、故障報警、自檢、備電、記錄存儲與查詢、導光流、權限控制等多項功能，具有集中控制、靈活性高和可靠性強等特點。配合多種安裝方式、多種防護等*的標志燈和照明燈，適用于建筑區域內建筑密度高、部門劃分多、內部防火分區多、燈具回路復雜等特點的醫院項目。
【關鍵詞】：集中電源；集中控制；消防應急照明和疏散指示系統；醫院
0 . 前言
隨著經濟、科技的迅猛發展，人們開始追求建筑設施的人性化、合理化，大量高層特大型建筑，及地下建筑的涌現導致建筑物通道更長、更復雜。隨著人們安全意識的提高，本著以人為本、生命安全為重的想法，對于人員密集、疏散距離長、疏散通道多、拐彎多、環境復雜的建筑，采用傳統的疏散指示方式不能及時對燈具進行維護管理，火災發生時，對人員的疏散和逃生無法進行合理的指引，故而實施迅速合理的安全疏散系統，引導人員的及時逃生是避免造成群死群傷的重要措施，這樣集中控制型應急照明和疏散指示系統應運而生。
集中控制型應急照明和疏散指示系統可準確實現對各應急燈具的實時監控和控制、日常24小時管理維護，保證系統運行正常，在發生火災時安全、準確、迅速的引導人員到達安全區域，減少人員傷亡。
1. 行業介紹
1.1 行業背景
醫療行業是一個與居民生命和健康息息相關的產業，現代的醫院建筑更趨于高層化、大型化及復雜化，是所有建筑中使用功能較復雜、安全性要求較高的建筑之一。醫院屬于社會公共型服務場所，病人弱勢群體集中、人流量大，樓宇內通道相連復雜，被褥、紙張、化學*劑等易燃物品多。醫院內各類醫療設備眾多用電負荷大，社會醫療機構迅猛發展，幫助人們出去病痛，但存在的許多安全隱患也不容我們忽視，一旦發生火災，必會造成巨大的財產損失和人員傷亡。
1.2 行業標準
? 《消防應急照明和疏散指示系統技術規范》GB51309-2018
? 《消防應急照明和疏散指示系統》GB17945-2010
? 《建筑設計防火規范》GB50016-2014
? 《醫院潔凈手術部建筑技術規范》GB50333-2013
? 《醫療建筑電氣設計規范》JGJ312-2013
? 《綜合醫院建筑設計規范》GB51039-2014
1.3 區域劃分及區域特點
根據醫院建筑內不同的區域對應急照明和疏散指示的需求程度可劃分為三大區域，如某醫院的建筑劃分：
1. 常規區域：如醫院內辦公樓、生活宿舍樓、住院樓等，區域內對應急疏散燈具無特殊需求。
2. 人員流動區：該區域一般為掛號、繳費大廳，區域內人流量大，地方空曠，人員對建筑結構陌生，疏散時對疏散指示系統的依賴性高。
3. 潔凈區：對處于該區域內的設備有一定的潔凈需求，如手術部內的潔凈通道。
2. 項目介紹
2.1 項目簡介
本項目是醫院項目，設有內科、外科、骨傷科、肛腸科、婦科、兒科等科室，分為急診大樓、門診大樓與住院樓等建筑大樓。本司負責該醫院二期項目中急診內科住院樓，包括其地下建筑，多為常規區域與人員流動區域。要求各場所內應急疏散標志采用消防應急疏散指示系統，當火災消防或應急發生時，可通過火災監控系統的煙感探頭等檢測到具體的火災位置，并以通信方式將指令傳輸*本系統的消防主機，以控制場所內疏散標志的箭頭指向，確保人員沿正確的方向逃生及疏散。
2.2 項目難點、特殊點
? 醫院建筑區內建筑密高、部門劃分多，內部防火分區多，燈具回路復雜，消防應急照明和疏散指示系統如何布置
? 住院樓病人在緊急情況發生時疏散速度要比其他場所緩慢，一些特殊情況的病人還需要擔架或挽扶緩慢離開，對于該區域的疏散照明，應急時間的確定
2.3 項目選型

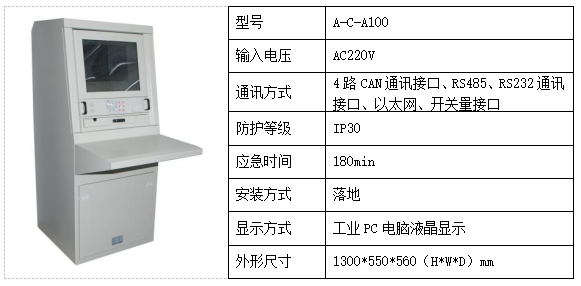

2.3.1 應急照明控制器

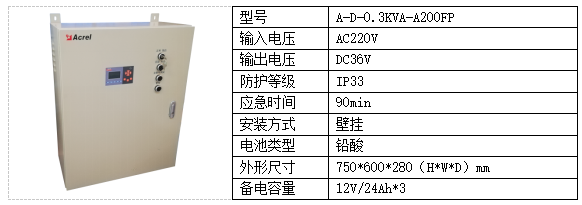

2.3.2 應急照明集中電源

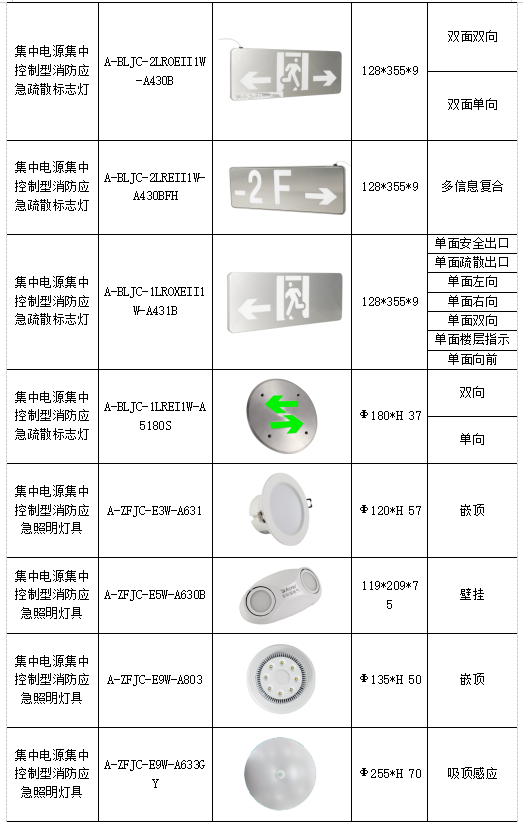

2.3.3 燈具

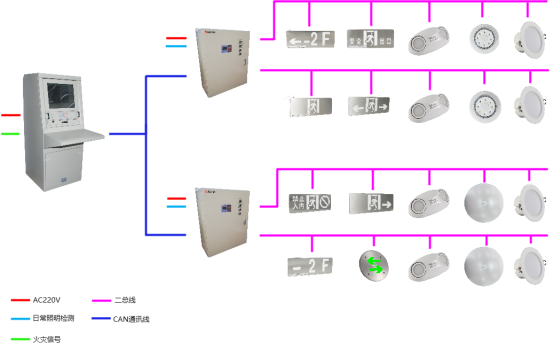

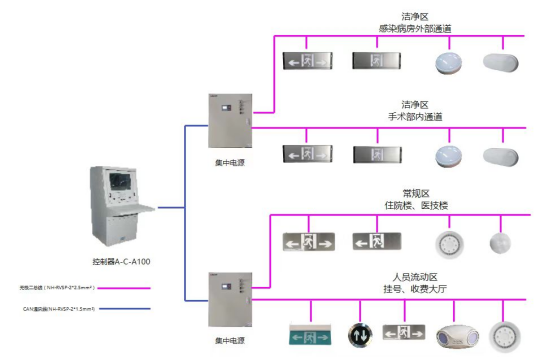

2.4 系統組網圖

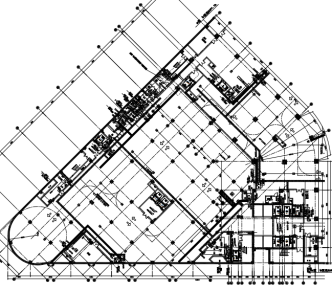

2.5 現場部分系統圖

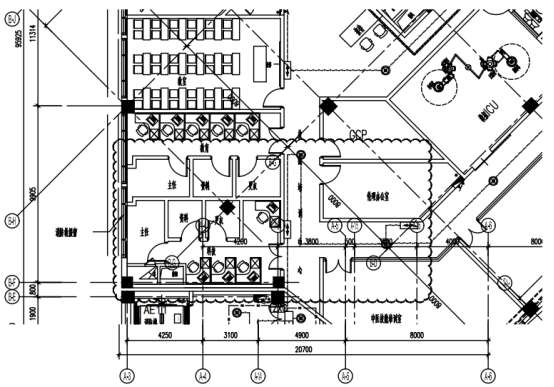

地下五層a區配電平面圖

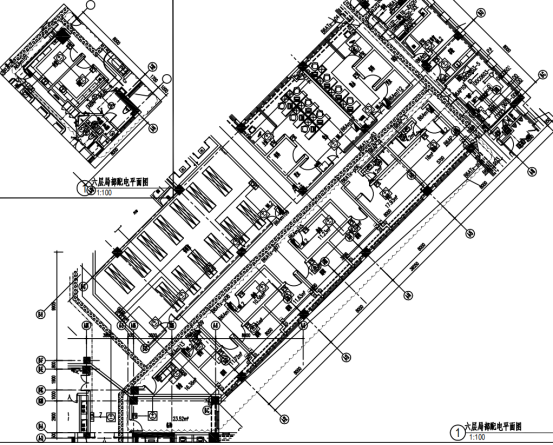

六層局部配電平面圖
五層局部智能疏散照明，配電箱通訊平面圖
2.6 現場應用照片
3. 系統方案介紹

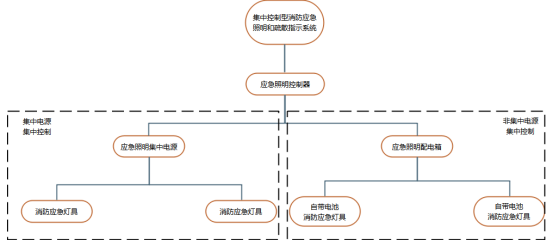

3.1 方案拓撲
結合本醫院住院樓項目，住院樓包括常規區域與人員流動區，通常一層為掛號與收費區，人流較大，對疏散標志的要求多為發生緊急情況時，在現場混亂的情況下能清晰可見。其余樓層均為不同科室的住院病房，人員多為醫護人員、病患、陪護人員，綜合考慮病患的行動能力，適當延長燈具的應急時間。住院大樓存在樓梯間及不常開放區域，考慮節能需求，適當安裝感應燈具。
3.2 系統軟件運行界面及功能

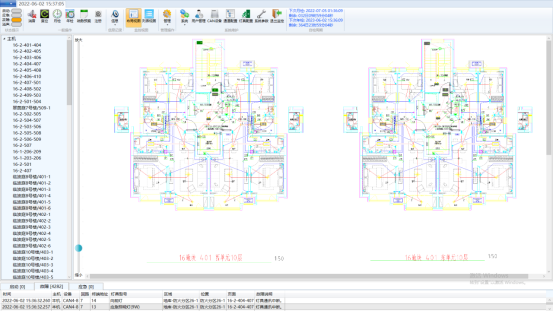

系統運行主界面
包含工具欄、平面展示、圖層列表、狀態欄，可以直觀的查看監控設備的運行狀態，并根據狀態欄的現實內容直接切換*故障具體位。

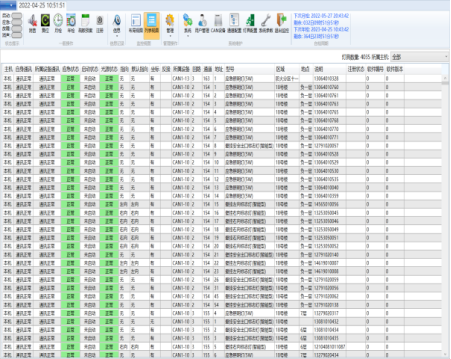

燈具配置界面
可以查看所有燈具狀態與數量
事件記錄界面
可查看歷史操作、故障信息，可按日期進行查詢

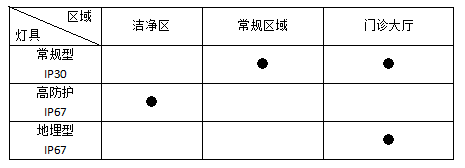

3.3 區域產品使用需求
3.4 系統組成
消防應急照明與疏散指示系統由控制器（主機）、集中電源/配電箱和燈具（疏散指示燈具、應急照明燈具）等幾部分組成。
控制器是消防應急照明和疏散指示系統的系統主機。控制器通過總線網絡實時監控各個終端，可以實時上報每個設備及燈具故障。在險情發生時，自動將信息指令發布到每個終端，終端收到指令之后開始工作，如頻閃、開、滅燈等工作，實時指示安全的疏散路線。
集中電源是安裝在建筑物內的備用集中式應急電源裝置。當建筑物發生火災、事故或其他緊急情況時，應急電源可以為消防標志燈、照明燈提供應急供電，保證消防應急照明和疏散指示正常工作。
配電箱是安裝在建筑物內的提供電源裝置。當建筑物發生火災、事故或其他緊急情況時，配電箱可以為消防標志燈、照明燈供電，保證消防應急照明和疏散指示系統正常工作。
應急照明燈具為人員疏散逃生提供照明。其安裝方式有壁掛式、吸*式、嵌*式。
疏散指示燈具為人員疏散逃生指引方向，左向、右向和雙向的標志燈具一般用于指示疏散的走向，無方向的標志燈具一般用于指示安全出口、樓層和避難間。其安裝方式有壁掛式、吊掛式、地埋式。
4. 結束語
隨著我國經濟的快速發展，科技的進步，建筑智能化及建筑消防的重視程度也隨之提高，本文簡單介紹了醫院行業以及本司在醫院行業的消防應急疏散指示系統方案，并結合已完成項目分析了該方案在實際項目中的應用，充分展現了在該類項目的組網中簡單、靈活、穩定、低成本的*勢。通過消防應急疏散指示系統能夠解決傳統消防應急疏散指示系統無集中控制、指示方向固定、疏散線路不能改變、指示效果不理想、安全性能低等問題。
安科瑞電氣著力打造各類火災安防系統的產品，在滿足國家行業標準要求的前提下，為各類建筑提供智能、合理、節能、廉價的消防方案與消防產品，為防火減災、保障人民生命財產安全方面盡一份力！
參考文獻
[1].安科瑞電氣股份有限公司產品選型手冊.2018.01
[2].GB50116-2014 建筑設計防火規范[S].
[3].GB17945-2010《消防應急照明和疏散指示系統》[S].
[4].GB51309-2018《消防應急照明和疏散指示系統技術標準》[S].
