【摘要】：醫院是一個需要時刻保持運行并且設備完整安全的公共場所，在醫院的工作環境中，照明設備具有****的*越性和不可替代性。近年來，隨著現代科技的發展，照明設備的種類、體現出來的方式都各有不同，而智能照明系統是有巨大發展潛力的科技，不僅可以滿足現代醫療建筑中的照明需求，提升環境品質，還可以充分利用和節約能源，使建筑物更加節能、環保。
【關鍵詞】：醫院；照明；節能。
0. 前言
隨著日新月異的現代智能化的照明技術，為社會的發展和人們的生活帶來額較大的便利，智能照明控制系統的開發和應用充分體現了這個時代發展的特點，從上世紀開始智能系統開始出現，到現代智能化的技術在各行各業都有體現，人們經歷的巨大的創新階段、應用階段，每個時期都具有劃時代的意義。但從醫院對智能照明控制系統的應用來看，這是未來發展的趨勢，也是做好醫院工作的保障。
1. 功能需求
（1）住院部，門診樓等區域
①?護士站
各科室護士站安裝智能控制面板，就地控制科室內走道、護士站等公共區域的照明，同時還可以對整個病區病房的照明進行統一管理。
②?樓梯間，電梯廳
此類區域采用紅外感應傳感器，感應到人后短時間開啟此區域照明燈光，沒人后自動關閉。
③?公共通道/電梯廳
公共通道和電梯廳的燈光可采用定時與人體感應相配合的方式進行控制。白天人流量大的時間段內定時開啟全部或大部分燈光;午夜后門診樓關閉大部分燈光，同時啟動人體感應，有人出現時，開啟相應區域的燈光，不僅能使患者產生合理的視覺效果，還能達到節能效果。
在有自然光的公共通道或電梯廳中，也可使用人體感應器中的光線感應功能，在自然光較亮的時候，人體感應不起作用;當自然光較暗時，人體感應自動啟動，實現有人開燈的功能。
在陰天時，可通過調節各照明回路燈具的數量改變現場燈光照明效果，增加醫療主街的照明效果。當門診結束后，可分段關閉筒燈、槽燈，直*燈光切換到夜間“節能狀態”。
④?兒科病房和老年病房等特殊區域
兒科病房照明強度應適當減弱，燈具應采用柔和系光源并進行智能化控制。老年科病房應適當增強光線強度，這些特殊區域應聯合應用燈光場景現場控制及聯動控制、計算機集中監控等多種手段。
⑤?員工辦公區
由于員工辦公區域面積大，可以將整個員工辦公區域分成若干個獨立的照明區域，工作站采用分時控制開關，根據各科室需要，在不同時段開啟相應區域的照明。由于出入口較多，為方便使用人員操作，可實現辦公區內多點現場控制。
（2）監控中心
考慮現場模塊分布較廣，距離過長，除了現場的控制方式外，還可用電腦端實現集中控制，實時遠程監控院區所有區域的照明情況，必要時可直接遠程控制所有區域的照明。
主要控制方式： 手動控制，電腦集中控制、自動感應控制和定時控制。
2. 現場應用產品介紹
護士站
在強電箱內安裝開關驅動器ASL220Z-S12/16A，以及面板ASL220-F3/6來實現對科室內走道、護士站等公共區域的照明。
在照明控制系統中，通過面板對開關驅動器的每個回路開關控制組合實現控制策略，面板配置靈活，回路和按鍵可以一對一、一對多、多對一、多對多自由組合，方便快捷；實現弱電控制強電，確保人身安全。
開關驅動器還具有定時功能（含天文時鐘），預約功能，可以根據醫院的實際情況來設置定時功能，來實現到點開對應的燈，和關對應的燈。

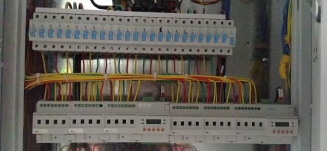

開關驅動器安裝照片
智能面板安裝照片
樓梯間，電梯廳，公用通道
在強電箱內安裝開關驅動器ASL220Z-S12/16A，樓梯間，走道安裝紅外移動以與照度感應傳感器，當人進入感應范圍時，紅外傳感器探測到人體紅外光譜，自動控制開關驅動器的接通燈具回路，只要人不離開感應范圍，便將持續接通，一旦人離開后，設定延時自動關閉燈具回路，傳感器具有雙色指示燈顯示通訊及感應狀態，可實時判斷。
傳感器安裝照片
兒科病房和老年病房等特殊區域
通過智能面板來實現各種層次、明暗、光色、以及單燈、群組的開關或調光等，來實現病房內空間的營造、氛圍的切換效果，使人處于良好的合理環境，保持心情的愉悅，讓身體更好恢復。

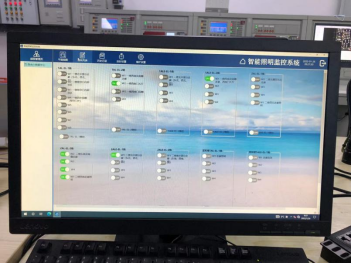

監控中心
現場的開關驅動器，面板，傳感器通過IP協議轉換器接入ASL2000智能照明上位機軟件后臺，下傳照明控制命令，對照明燈具進行控制，同時監控照明系統運行狀態。并且把所有運行信息記錄存檔，以供查詢、檢測使用。ASL2000智能照明上位機軟件也可通過ModBus-TCP/IP上傳*AcrelEMS企業微電網綜合能效管理云平臺。
IP協議轉換器
3. 現場應用
3.1 系統拓撲圖
圖1 系統拓撲圖
3.2 系統接線

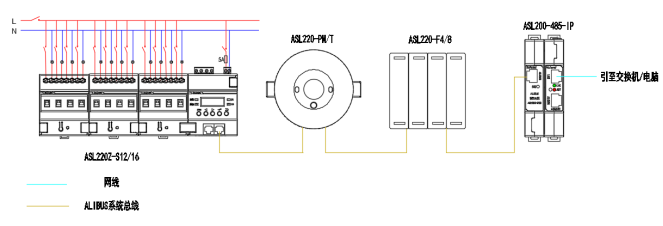

圖2 現場接線圖

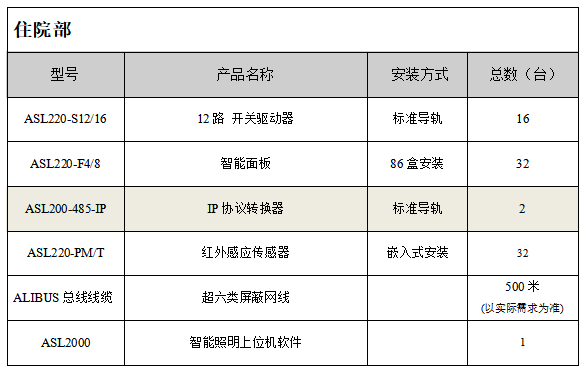

3.3 配置清單
3.4 系統主要控制功能
3.4.1 手動控制
面板安裝（86盒安裝）在樓道、房間出入口，護士站等操作便捷的位置，方便上下班時間開啟/關閉護士站以及樓梯間照明。面板的接線比較簡單，只用一根通訊線將面板和配電箱內的模塊手牽手連起來就可以了，走線少，接線簡單方便。后期想要功能更改或者故障維護時，無需重新排線布線，只需更改配置程序并重新下載即可?，F場的面板具體可實現分區控制，也可實現全開全關控制。
就地控制可實現單回路控制，分區域控制，及全開全關控制。
3.4.2 定時控制
在開關驅動器上預設照明回路的定時控制策略，可根據病房的作息制度靈活地設定與修改，在為醫護人員與病患提供良好的工作休息環境的同時節約照明能耗。
3.4.3 自動控制
走廊，樓梯間，茶水間，雜物房等平常較少人員經過的地方安裝人體感應傳感器，感應到人后，開啟相應回路燈光， 并延時關閉；還可檢測現場室外光照度，當光照度夠的情況，關閉相應回路，光照度不夠的情況，打開相應回路。
3.4.4 集中管理
對于所有的控制可實現實時監控并合理控制整個照明區域。使得控制方式更加方便快捷，節省人力電力。
電腦端可實現照明回路的時序控制，減少同時開燈時造成的電力損害。還可設置定時任務定時定點的開啟預定回路；可查看智能照明系統的事件記錄，包括操作控制，開關狀態,登錄退出等信息的記錄。歷史記錄可通過日期進行過濾查看。
3.4.5 系統聯動
與第三方系統或上層BA系統對接進行數據交互和指令對接，能夠實現諸如火災報警強啟、照明能耗數據上傳、第三方控制指令接收等功能。
4. 結束語
采用智能照明控制系統，醫院采用智能照明系統不僅可滿足便捷控制、燈光效果等要求，讓人處于一個溫馨合理的空間環境中，而且由于可觀的節能效果及光源壽命的延長，可降低運營費用，并提高醫院管理效率。
參考文獻
[1].杜世成 智能控制系統在照明中的應用.電源技術應用.2013
[2].王波.關于智能控制小號名的分析研究.電源技術應用.2013
[3].安科瑞智能照明產品 2020.08
