【摘要】：隨著國民經濟的發展和人民生活水平的不斷提高，我國工業用電和家庭用電量逐年增加。電氣火災造成的人員傷亡和財產損失巨大，時刻威脅著人們的生命及財產安全。眾所周知，因供電線路或用電設備的損壞引發的接地電氣火災的例子不勝枚舉，電氣火災監控系統隨著建筑設計防火規范的完善而在工程中不斷普及和應用。
【關鍵詞】：電氣安全；電氣火災監控系統；探測器
0 . 前言
隨著科技的發展，人類的進步，人民的物質生活水平也發生了翻天覆地的變化，電能的應得到了越來越廣泛的應用。電能的應用既造福了社會大眾，同時也給人類帶來了電擊和電氣火災事故的危險。隨著電能的廣泛應用與開發，不論是在鄉村還是在城鎮，電氣火災都在猛增。在電氣火災中，電氣線路火災約占60%，而低壓電氣線路火災又占電氣線路火災的90%以上。很顯然，在低壓電氣線路的利用上，我們存在著很多問題，因此我們需要對低壓線路的漏電進行很好的檢測，通常我們用電氣火災監控系統進行監控。
1. 項目介紹

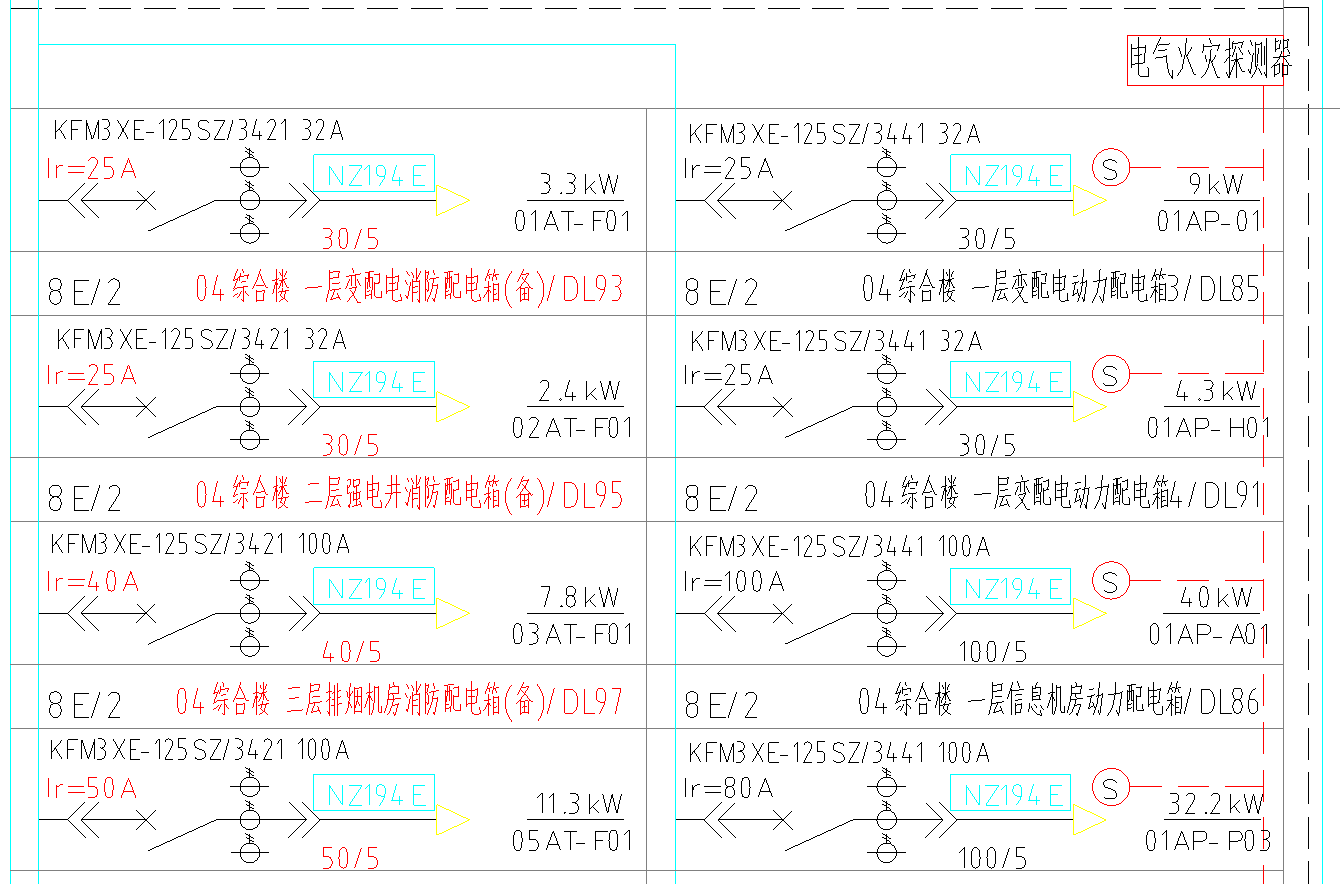

此次項目是某制*公司的一個新*研發與制劑生產基地新建工程的設計，具體包括變電所的變配電系統、照明、接地與安全的電氣設計以及變電所土建的設計。現場的部分設計圖紙如下：
2、應用標準
電氣火災監控系統的應用標準：
1）電氣火災監控系統的設置不應影響供電系統的正常工作，不宜自動切斷供電電源。
2）剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則。在供電線路泄漏電流大于500mA 時，宜在其下一層配電柜（箱）設置。
3）剩余電流式電氣火災監控探測器不宜設置在IT 系統的配電線路和消防配電線路中。
4）選擇剩余電流式電氣火災監控探測器時，應考慮供電系統自然漏流的影響，并選擇參數合適的探測器；探測器報警值宜在300mA～500mA 范圍內。
3、用戶需求
① 電氣火災監控主機功能：
l 監控設備應能接收來自電氣火災監控探測器的監控報警信號，并在10s內發出聲、光報警信號，指示報警部位，顯示報警時間，并予以保持，直*監控設備手動復位。
l 具備消音及消音指示功能，當有報警或故障時聲訊號可恢復輸出，方便現場調試和維護
② 監控功能
l 監控設備應*少設有兩*操作*別，一層只允許去掉聲報警信號和查詢信息。進入二*以上操作*別應采用鑰匙或操作密碼，用于進入高操作*別的鑰匙或密碼可用于進入低操作*別，但用于進入低操作*別的鑰匙或密碼不能用于進入高操作*別。
③ 易操作、易維護
l 操作頁面采用圖形化的顯示方式，直觀地展現了各電氣火災監控探測器的工作狀態，操作界面簡單、方便，軟件運行穩定可靠，具有良好的擴展性和可維護性。
4、產品簡介
4.1 Acrel-6000電氣火災監控系統
上海安科瑞電氣股份有限公司自主研發和生產的電氣火災監控系統，包括Acrel-6000電氣火災監控系統軟件及ARCM系列電氣火災監控探測器組成。它是一種應用于民用建筑和工業建筑雙重領域的新一代電氣火災監控產品，具有超早期、高智能、小型化、多功能、高可靠性、簡單實用等特點。
Acrel-6000電氣火災監控系統是用于接收剩余電流式電氣火災監控探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業*硬件/軟件系統。
本系統適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家主要消防單位以及石油化工、文教衛生、金融、電信等領域，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。
4.2 Acrel-6000/B電氣火災監控設備
4.2.1 面板元件布置及功能說明

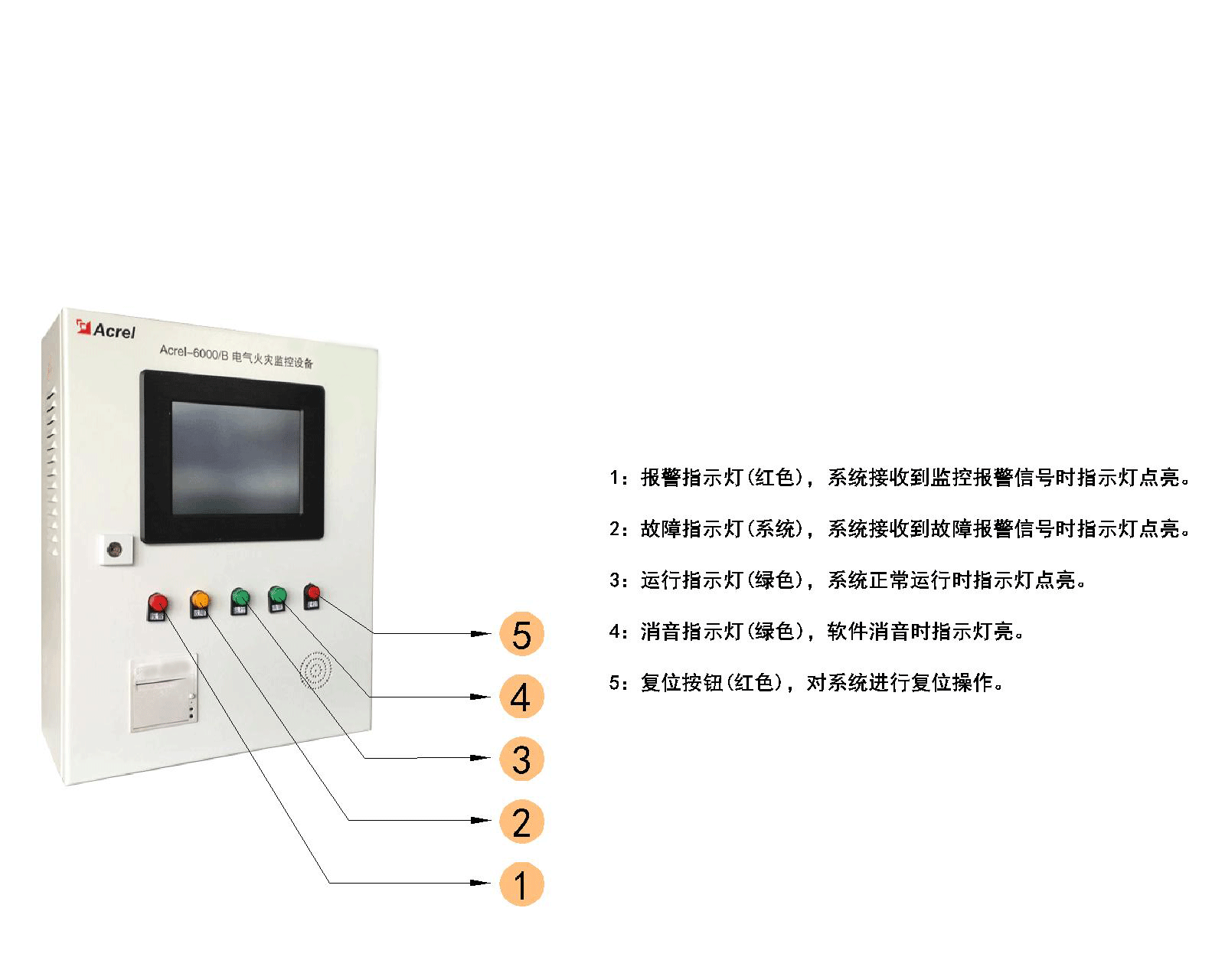

圖1 Acrel-6000/B面板元件布置及功能說明
4.2.2 技術參數

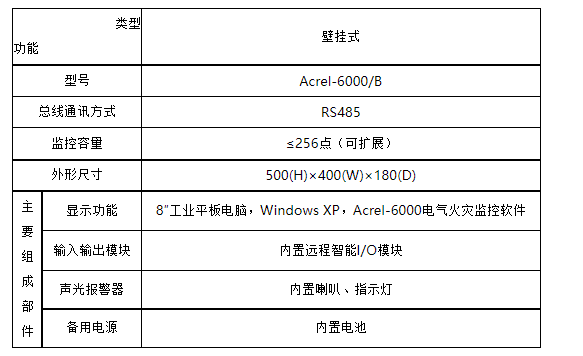

表1 Acrel-6000/B技術參數
4.3 電氣火災監控探測器
我們公司的電氣火災探測器按照安裝方式分為嵌入式和導軌式，嵌入式適合于新建項目，導軌式適用于改造項目，根據此制*公司項目類型及實地需求，選用了ARCM200L型探測器。
4.3.1 產品外形
圖2 ARCM200L產品外形
4.3.2 產品設計
ARCM200L系列多回路型電氣火災監控探測器（以下簡稱探測器），是針對0.4kV以下的TT、TN系統設計的，通過對配電回路的剩余電流、導線溫度、過電流、過電壓等火災危險參數實施監控和管理，從而預防電氣火災的發生，并實現了對多種電力參數的實時監測,為能耗管理提供數據。
4.3.3 技術參數

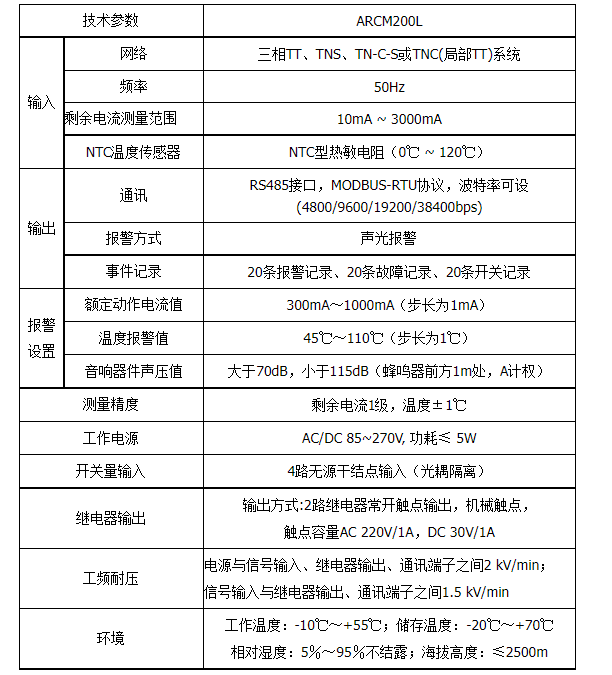

表2 ARCM200L技術參數
4.4 AKH-0.66L系列剩余電流互感器
4.4.1 產品外觀

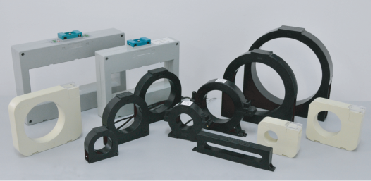

圖3 漏電互感器外觀
4.4.2 互感器選型表

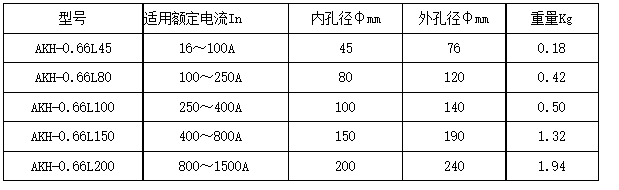

表3 互感器選型表
4.5 溫度傳感器

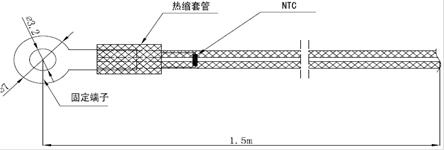

圖4 溫度傳感器外觀
溫度傳感器為—熱敏電阻NTC，它提供0℃～120℃的溫度監控基準，可以用來監測線纜或配電箱體的溫度，提供溫度保護。
5、產品現場安裝圖
5.1 主機安裝
主機專用于消防設備電源監控系統，獨立安裝在消防控制室，壁掛安裝，如圖所示。用膨脹螺釘將主機四個安裝腳固定。現場安裝圖如下：
5.2 探測器安裝

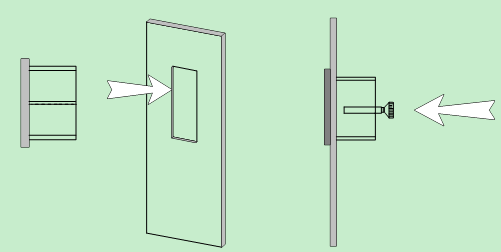

ARCM200L型探測器安裝方式為嵌入式安裝，固定方式為擠壓式，如下圖所示：

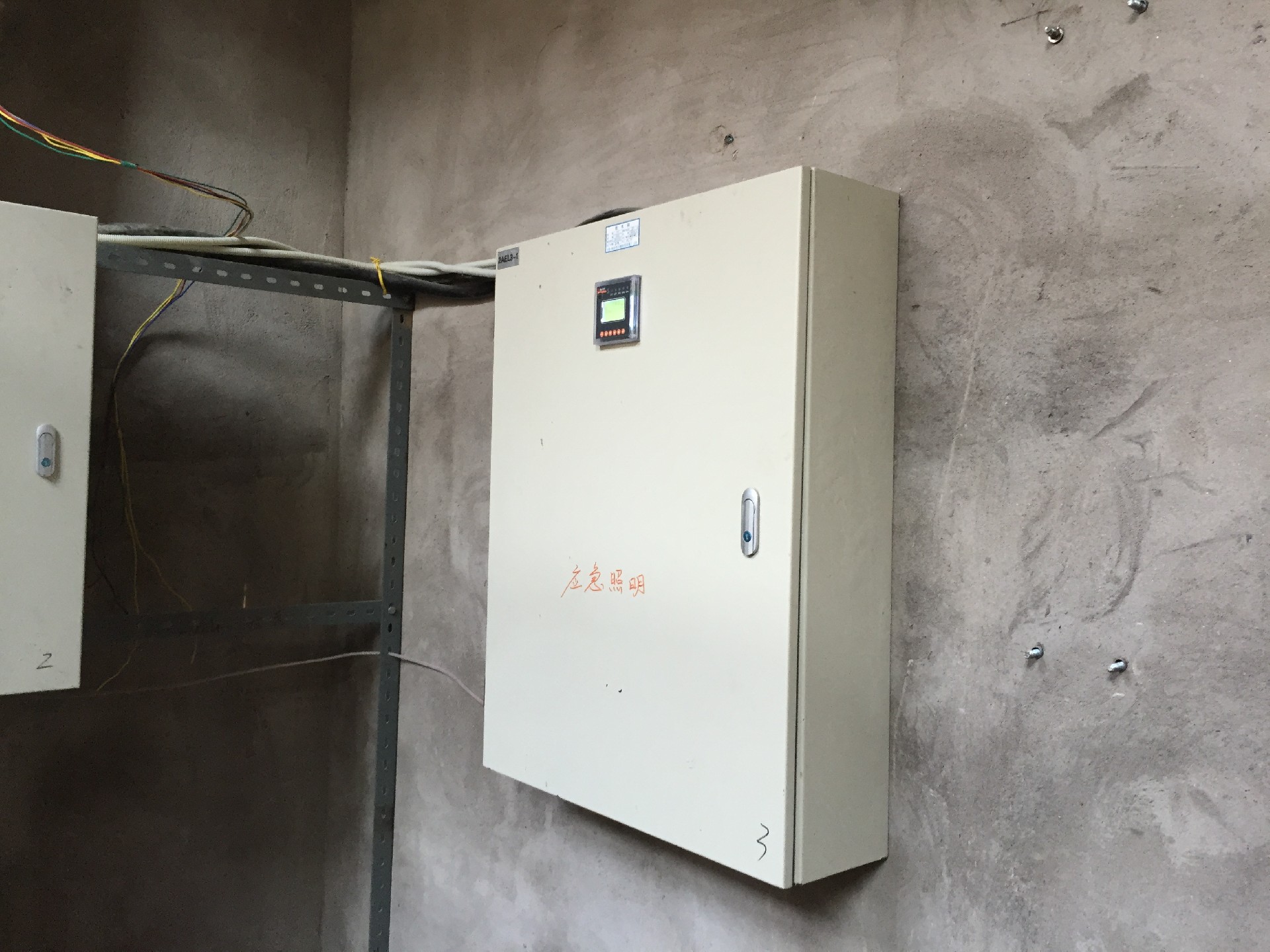

現場安裝圖如下所示：
6、結束語
相信在互聯網飛速發展的今天，電氣火災監控系統可以向更多的方向發展。同時伴隨著社會對電氣火災的逐步重視，人們對電氣火災提前防范的重要性意識也在不斷提高。電氣火災監控系統提供了很好的預警和監控作用，減少了人力的使用，節省了巡查時間，為人們生命和財產安全提供了有力保障，也對確保公司建筑電氣的正常運行，具有十分積木及的意義。
參考文獻
[1].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣2010.6
[2].安科瑞電氣股份有限公司產品選型手冊.2020.08
[3].GB50116-2014 建筑設計防火規范[S].
[4].GB14287-2014 電氣火災監控系統[S].
