摘要：隨著經濟和科技水平的快速發展，地鐵電能管理系統相關底層數據的采集涉及的設備包含中壓開關柜、低壓開關柜、環控柜或配電柜，而電氣火災監控系統相關底層數據采集涉及的設備包括低壓開關柜、環控柜或配電柜。由此可見，地鐵電氣火災監控系統涉及的底層設備包含在能源管理系統涉及的底層設備范圍內。電氣火災監控系統的功能在于對電氣火災進行預警，其系統可靠性要求與能源管理系統基本相同，因而在工程設計中將電氣火災監控系統融入能源管理系統具備可行性。
關鍵詞：地鐵；電氣火災監控；能源管理
0引言
城市軌道交通工程改造項目，應貫徹執行新的規范標準，在施工過程中不能影響線路系統的運行，需充分做好其他相關系統的改造及接口調試工作，以保證本系統與其他系統的協調。除完成本系統內設備的安裝和調試外，還應以滿足軌道交通運營和乘客服務的需求為前提。對我國地鐵火災防控行業和主體管理方面存在的問題進行分析，從社會治理和技術研究方面提出了改進措施和建議，為城軌治理的新格局奠定良好的基礎。
1我國地鐵的火災防控現狀
一種是進入成熟期，其基本特征是地鐵運營里程在400km以上，站點在300以上，城區地鐵密度在0.5km/km2以上，地鐵發展的趨勢在于完善、*化路網結構并向遠郊發展。其日均客流接近1000萬，在城市公交占比接近或超過50%以上。此類城市一般為超大城市，已建立了較為成熟的火災防控體系，建設運營主體與當地監督機構和職能部門對其監管多為進行法定審核和不定期抽查，在火災和應急事件處置方面，因較少發生事故而略顯經驗不足。
2電氣火災監控方案
2.1電氣火災監控系統探測器設置方案
根據ＧＢ50116—2013《火災自動預警系統設計規范》的規定，剩余電流式電氣火災監控探測器應設置在低壓配電系統首端為基本原則，宜設置在配電柜（箱）出線端。結合地鐵的特點，變電所的400Ｖ開關柜非消防負荷饋線回路均需配置剩余電流式電氣火災監控探測器，部分城市地鐵在二*配電的環控柜或配電箱非消防負荷饋線回路也配置剩余電流式電氣火災監控探測器。對于采用剩余電流式傳感器難以解決誤預警問題的饋線回路，通常改用測溫傳感器的方案，可選用多傳感器組合式電氣火災監控探測器接入系統。在地鐵工程建設實踐中，一臺電氣火災監控探測器通常接6-10個傳感器，一個標準地下二層地鐵車站通常需設置20-30臺電氣火災監控探測器。
2.2現有地鐵安全系統的效能評估與改進
對已設計安裝的消防設施、設備的系統效能進行分析，范圍包括地鐵內及附屬的消防，基于調研和統計數據確定地鐵消防設施是否符合規范要求和常見故障模式；基于抽樣站點數據確定其系統效能指標，包括完好率、可用度、有效度以及故障率和平均維修時間，形成三維的系統效能評價指標。對照設計的安全目標進行功能、過程和區域數據分析，檢測判定系統的應用效能。確保的方式是建立動態客觀、有效的監測系統來及時發現故障和隱患，并在設計和資源上保障其能盡快修復，恢復到完好有效狀態，從而可以確保地鐵系統的運行安全。考察整體消防安全組織體系建設，基于前述的地鐵災害和危險模式分析，包括消防
設施和設備在內，確定其整體組織結構和分類威脅應對響應機制；根據調研和監測數據，研判其人員的操作熟練程度，確定其平均響應時間和管理延遲時間，判斷其是否有完備的消防安全信息監測閉環管理系統以及資源保障信息。
2.3火災預警系統的調試實施
車站的調試一般在晚上地鐵停運后，1個晚上可能只能調試1～2個專業，所以需要耗費數日才能調試完1個站。調試時，需要在控制箱端拔掉舊有系統線纜，在拔出的過程中需做好標識，之后再插上新系統線纜。當天調試結束后恢復舊有系統線纜，同時，恢復舊系統通電，啟動無誤后再撤離現場，保證原5號線火災預警系統的正常運行。車站調試完成后，完成相關的審核和校驗，相關功能和手續確保無誤后，在設備端接上新系統的線纜以替換掉舊系統的線纜，使車站和控制系統能夠監控系統設備，并維持運轉10天，在此過程中檢驗系統運行是否正常。
2.4火災發生控制
火災發生的時間、地點具有相當的不可預見性，具有破壞性強，危害嚴重，易造成秩序混亂等特點，也是城市軌道交通安全防范的主要事件之一。當車站發生火災時，智慧安防平臺通過和綜合監控系統的融合接口，迅速定位火情發生的位置，通過影像監控系統調取火災點的現場影像，按照設定的預警*別，發出聲光預警，記錄事件，界面顯示應急處理流程，告知車站管理人員前往處理。同時系統實時聯動觸發公共廣播循環播放乘客疏散語音，乘客信息系統顯示乘客疏散信息，環境與設備監控系統啟動相應的火災模式，自動售檢票系統打開閘機，影像監控系統顯示火情區域、臨近區域、疏散人員的圖像信息，門禁系統打開相關區域門禁，確保乘客安全有序的撤離。
3對風管采取防火保護措施
需完善風管耐火試驗的相關標準，普通風管判定標準為完整性和隔熱性，消防風管判定標準為穩定性、完整性和隔熱性。
應根據吊*的防火性能，決定是否縮短吊*內風管的耐火等*，且縮短時間不超過吊*的耐火等*。
風管防火保護段不應開設風口，當開設風口時，此段風管可不設防火保護措施。
軌道交通中風管穿越防火分隔體處無論是否有防火閥，均應設防火保護措施，其耐火等*不低于分隔體的耐火等*。
4安科瑞電氣火災監控系統
4.1概述
Acre1-6000電氣火災監控系統，是根據消防電子產品試驗認證，并且均通過嚴格的EMC電磁兼容試驗，保證了該系列產品在低壓配電系統中的安全正常運行，現均已批量生產并在**得到廣泛地應用。該系統通過對剩余電流、過電流、過電壓、溫度和故障電弧等信號的采集與監視，實現對電氣火災的早期預防和預警，當必要時還能聯動切除被檢測到剩余電流、溫度和故障電弧等超標的配電回路;并根據用戶的需求，還可以滿足與AcreIEMS企業微電網云平臺或火災自動預警系統等進行數據交換和共享。
4.2應用場合
適用于智能樓宇、賓館、飯店、商廈、工礦企業、國家消防單位以及石油化工、文教衛生、金融等領域。

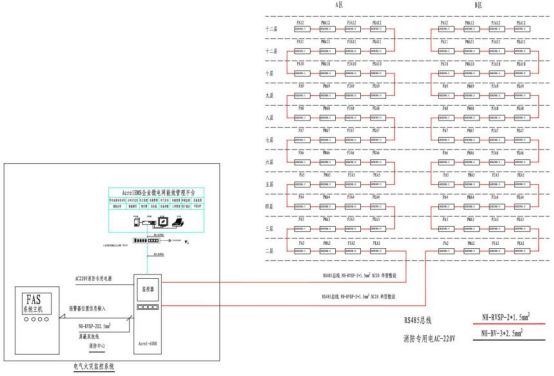

4.3系統結構
4.4系統功能

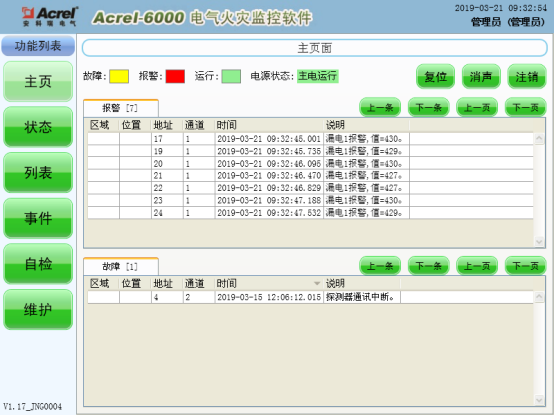

監控設備能接收多臺探測器的剩余電流、溫度信息，預警時發出聲、光預警信號，同時設備上紅色“預警”指示燈亮，顯示屏指示預警部位及預警類型，記錄預警時間，聲光預警一直保持，直*按設備的“復位”按鈕或觸摸屏的“復位”按鍵遠程對探測器實現復位。對于聲音預警信號也可以使用觸摸屏“消聲”按鍵手動**。
當被監測回路預警時，控制輸出繼電器閉合，用于控制被保護電路或其他設備，當預警**后，控制輸出繼電器釋放。

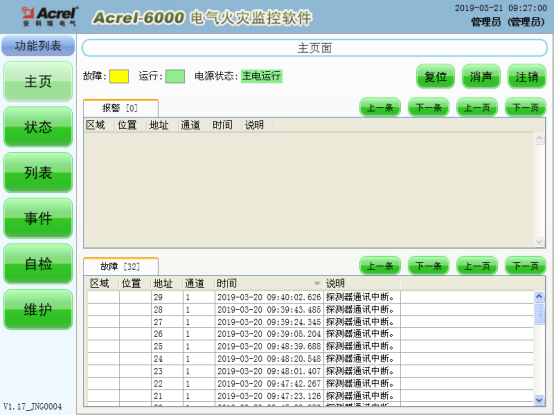

通訊故障預警：當監控設備與所接的任一臺探測器之間發生通訊故障或探測器本身發生故障時，監控畫面中相應的探測器顯示故障提示，同時設備上的黃色“故障”指示燈亮，并發出故障預警聲音。電源故障預警：當主電源或備用電源發生故障時，監控設備也發出聲光預警信號并顯示故障信息，可進入相應的界面查看詳細信息并可解除預警聲響。

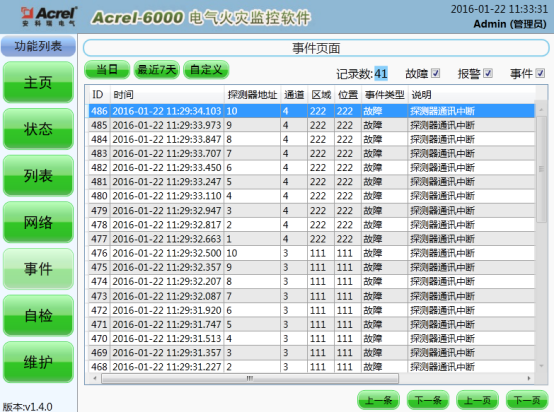

當發生剩余電流、超溫預警或通訊、電源故障時，將預警部位、故障信息、預警時間等信息存儲在數據庫中，當預警解除、排除故障時，同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。

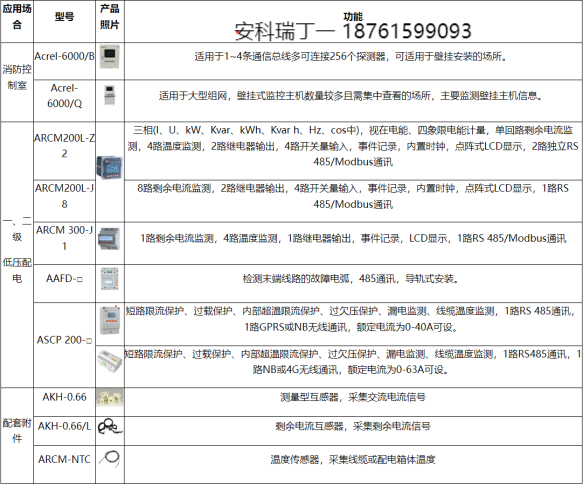

4.5配置方案
5結束語
隨著城市軌道交通建設的快速發展，技術規范的修訂更新，火災預警系統設備的升*換代，地鐵行業高質量發展需要不斷提升機電設備系統整體技術裝備水平，穩步推進自動化和智能化，以減少運營維護的工作量。因此，推進機電設備系統融合將是大勢所趨。大程度地保障城市軌道交通的安全運營，為城市安全出行奠定良好的信息系統基礎，為后續的城市軌道交通安全防范工程技防系統的建設提供了參考。
