什么是羅氏線圈
羅氏線圈是一種基于電磁感應原理的空心環形電流傳感器，由均勻纏繞在非鐵磁材料（如塑料、陶瓷）骨架上的導線構成。當被測電流通過線圈時，線圈會感應出與電流變化率（di/dt）成正比的電壓信號，通過積分電路處理后可還原為與被測電流成正比的輸出信號。

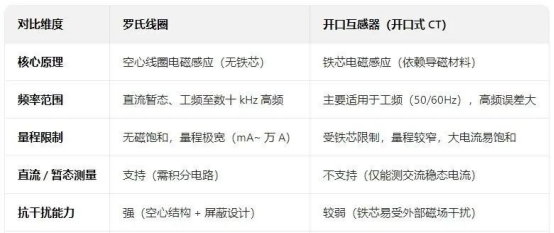

羅氏線圈和開口互感器對比
當項目涉及高頻電流、大電流、直流暫態信號、強干擾環境或特殊安裝需求時，羅氏線圈是更*選擇；而開口互感器則適用于常規工頻交流電流的低成本、便捷式測量（如低壓配電監控、電機保護等場景）。
ADW300羅氏線圈方案
改造施工難？不怕
如何取電壓

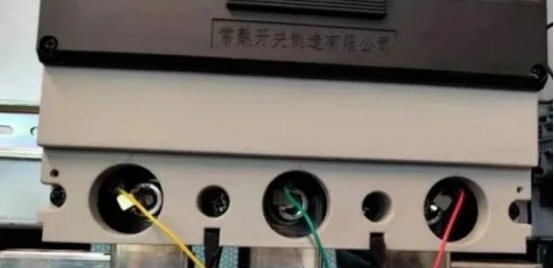

磁鋼取電壓
磁鋼取電同樣適用于不能停電安裝的場景。
只能用于支持磁吸的位置——斷路器的上下樁頭或銅排的連接處；
小于63A的空開回路不適用；
建議安裝后用扎帶加固，以防出現掉落問題。

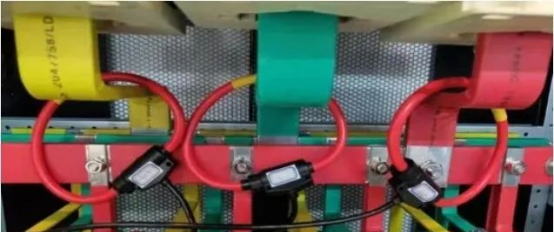

如何取電流
大電流回路，現場環境不方便安裝XXA/5安互感器；
寬銅牌/多股纜線回路，常規開口式互感器無法安裝的場景。
注意：諧波很大的場景不適合用這個方案。
產品剖析

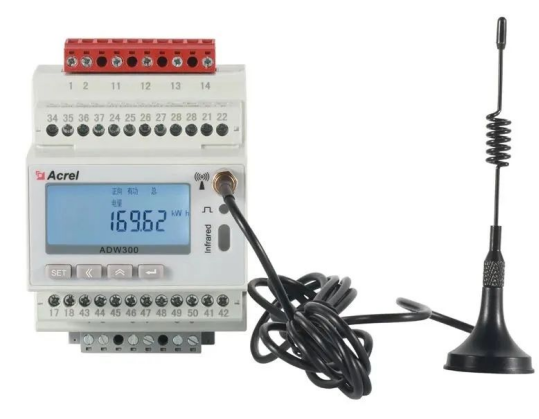

ADW300系列物聯網電表
產品功能
BR羅氏線圈
產品特點
線性度好
動態范圍高，0.1A 到 500KA
過載能力強
受相鄰導體干擾小
沒有開路高壓危險
零功耗
位置誤差小
柔軟輕便，便于安裝
良好的線性度
帶寬范圍大
IP65 防護等*

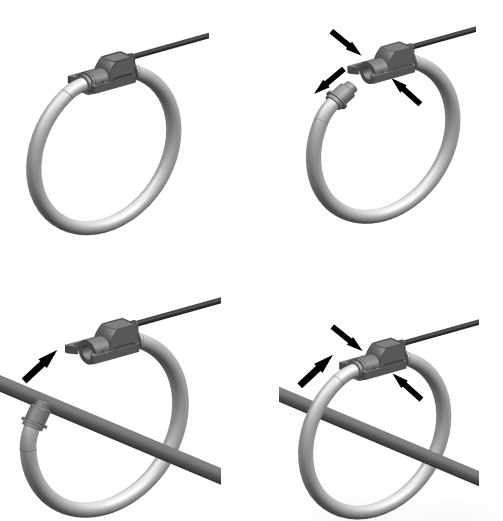

可單手打開接頭操作
配套安裝詳解
電表出廠是統一按照標準的1000A/200mv校準。
下羅氏線圈訂單是1000A規格，默認CT：1。
2000A規格，設置CT：2。
3000A規格，設置CT：3，以此類推。

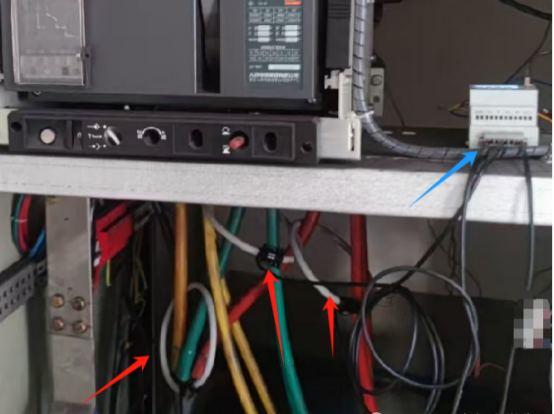

上圖藍色箭頭指向ADW300儀表，紅色箭頭指向BR羅氏線圈

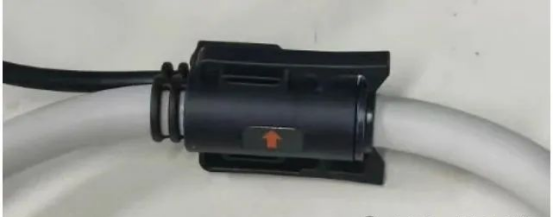

安裝注意事項羅氏線圈是有電流方向的
1.箭頭方向與電流方向保持一致

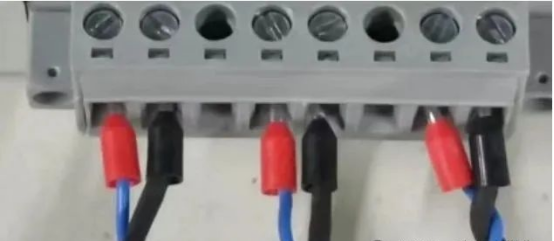

2.接入ADW300注意進線和出線（紅進黑出），且羅氏線圈不用接地。
結束語
安科瑞ADW300羅氏線圈方案以非侵入式測量、寬頻響應及高靈活性等特性，為工業自動化、新能源及復雜配電場景的改造項目提供了準確可靠的電流監測解決方案。作為新型電力系統下的核心監測工具，該方案以技術創新性與場景適配性，成為老舊配電系統升*、新能源設備接入等改造項目的*選方案，推動工業能效管理向智能化、準確化方向邁進。
