1.行業背景
隨著當今社會的發展和用電量的急劇上升，現代化工程設施和裝備的涌現，封閉式母線即母線槽因方便、節能、載流量大、機械強度高 、安裝靈活、壽命長等特點，逐漸取代傳統電纜，廣泛應用于室內變壓站、高層建筑和大型廠房 、車間中。 隨著建筑高度的增加，其內部的電力系統復雜度也隨之提高，特別是在高層商業大廈中，為了確保供電系統的安全穩定運行，對母線槽的溫度監測提出了更高的要求。
因此安裝一套分布式光纖測溫系統，對于提高供電可靠性、防止過熱和老化、預防安全事故、保證母線槽可靠運行具有重要意義。
安科瑞AMB400分布式光纖測溫系統由測溫光纖、測溫主機等部分組成，是一種實時、在線、多點的溫度監測系統，采用感溫光纖作為溫度傳感器，具有防燃、防爆、防腐蝕、耐高壓、抗強電磁場、耐輻射，抗干擾性能強等特點，可準確測量感溫光纖鋪設方向各個位置的溫度并定位溫度異常點，承擔整個系統的信號采集、信號處理數據分析、超溫報警、數據傳輸?shù)裙δ堋７植际焦饫w測溫系統集計算機、光纖通訊、光纖傳感、光電控制等技術于一體，有良好的性能指標和系統穩定性，連續監測長距離大范圍環境溫度信息，能及早發現事故隱患，將損失降低，為通信、電力、石油、交通、煤礦等領域的輸配電電纜、配電母線槽、油氣管道及儲罐監測等提供溫度監測解決方案。
2.項目概述
該項目位于蘇州，共有兩棟商業大廈，總建面為10000多㎡，地下2層，地上27層，為兩棟商業辦公綜合體建筑。兩棟大廈共計27條母線槽，總長3600多米，現場勘察約有1700個重要監測點。該項目應用了我司AMB400分布式光纖測溫系統，對密集型母線槽實時監控和預警機制，提高用能效率，保障供電安全，同時提高管理效率并節約成本，以及適應復雜的應用環境，確保兩棟高層建筑電力系統的穩定和安全運行性。
3.實施方案
3.1應用方案
此AMB400分布式光纖測溫系統由測溫光纖、測溫主機、網關、系統平臺等部分組成，采用1m*光纖測溫主機AMB400-DTS100-A04和通信管理機ANet-1E2S1安裝在地下監控室的壁掛箱內，配置感溫光纖長度5500m沿母線槽表面敷設，在母線槽連接處蓋板上繞圈1米以上確保每個連接器均能測到蓋板溫度，光纖測溫主機的數據通過通信管理機上傳*安科瑞EMS系統平臺。

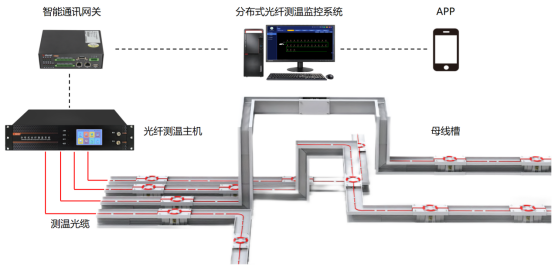

系統組網圖如下：

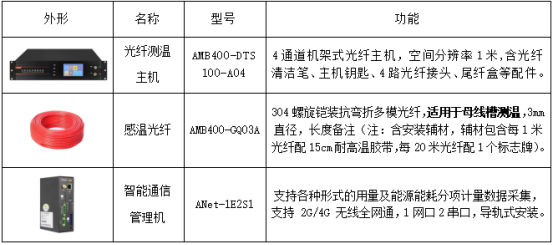

3.2功能模塊
3.3系統功能
報警功能：
定溫報警、區域溫差報警、溫升過快報警、斷纖報警、裝置異常等報警可視化；
顯示功能：
顯示全程分區圖、溫度分布曲線以及監測點的溫度隨時間變化曲線；
查詢功能：
歷史數據的查詢、顯示；可在系統圖上直接查詢設備信息、運行參數、統計信息等；
分析功能：
歷史趨勢顯示，對未來趨勢進行評估，提供檢修參考信息；
實時性：
系統對待測區域的溫度進行7×24小時實時監控，及時發現并定位溫度異常點，做到早期預警；
分布式：
系統為分布式測溫，提供連續的動態監測信號，可以實時測量到被監測物體每隔1米（5厘米）各點的溫度變化；
先進性：
光纖本身既做信號傳輸，也用于溫度探測，即通信、傳感一體化，通過采用不同的外護套材料，系統可以適應各種環境；
準確性：
系統的測溫精度高，可以達到±0.05℃， 定位精度可達0.05m；
靈活性：
各種功能設定由系統主機上的應用軟件來實現，可設置多*溫值報警，并且可以根據環境不同進行修正；每個報警分區可單獨編程，并可按照用戶要求進行設計；
擴展性：
系統可以對多路光纖進行同時測量，根據實際需要，選擇多路設備，有4、8、12、16路可以選擇；
兼容性：
系統支持以太網口、RS485接口，向終端用戶控制系統提供分區、溫度及報警信息；
壽命長：
鎧裝感溫電纜在不受外力破壞的前提下，使用壽命可達25年；
使用簡易：
系統提供可視化界面，界面簡單、簡潔，不會給客戶帶來額外的管理費用；
本質安全：
系統具有本質安全，防爆、抗強電磁干擾、防雷擊等特點。

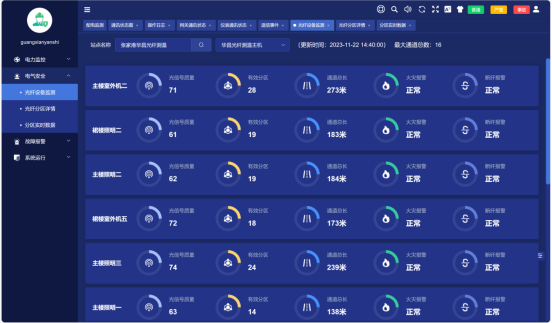

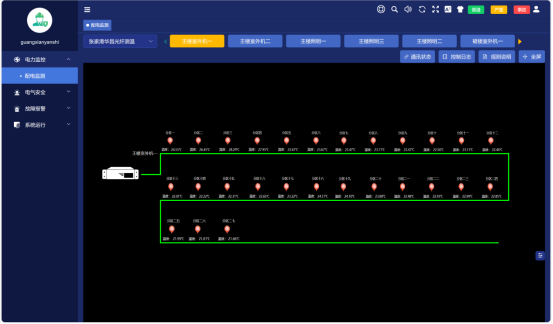

3.4平臺界面

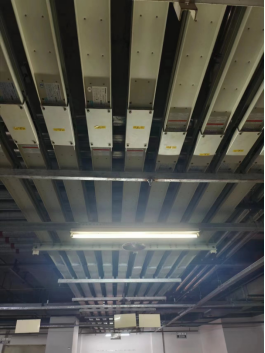

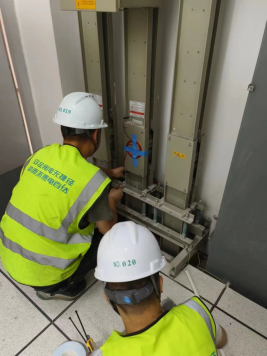

4.現場圖片
5.結語
安科瑞AMB400分布式光纖測溫系統不僅可以提高安全性，避免電力設備的過載、熱點引發火災等安全事故，確保電力系統的安全運行，還能提升監測效率和精度，并且適應復雜的應用環境，同時遠程監控和預警，為高層建筑提供安全保障，有助于推動高層建筑配電系統的智能化管理。
