一、引言
隨著新能源產業迅速發展，光伏、儲能等系統在用戶側廣泛應用。然而，新能源發電過程中產生的逆流問題，對電網安全穩定運行構成挑戰。安科瑞憑借專業技術和豐富產品矩陣，為新能源防逆流提供多種解決方案，助力實現安全、能源管理。
二、安科瑞新能源防逆流方案類型
（一）逆流速斷方案
光伏防逆流速斷：在市電進線處安裝防孤島/逆流一體化裝置（如 AM5SE-IS防逆流保護裝置），針對多并網點，可采用主從多防逆流裝置。實時監測光伏系統發電情況，一旦檢測到孤島或逆流現象，迅速切斷并網點斷路器，保障電網安全。此方案成本較低，改造簡便，適用于對棄光容忍度較高場景。

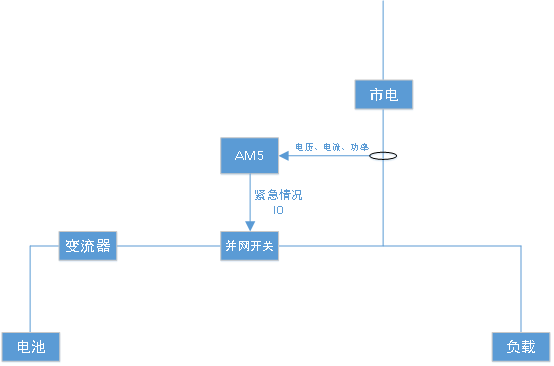

儲能防逆流速斷：同樣在市電進線處安裝防孤島/逆流一體化裝置，實時監測儲能放電狀況。當出現孤島、逆流情況，及時切斷并網點斷路器。成本小、改造簡單的*勢，使其在一些對儲能放電逆流控制要求不高的場景中得以應用。
（二）柔性調節方案
光伏防逆流柔性調節
基于協調控制器：在市電進線處安裝APM520電力監測儀表，將監測信號上傳*ACCU-100微電網協調控制器。該控制器對逆流數據進行邏輯計算，據此調整逆變器輸出功率，實現無逆流運行。同時，配置AM5SE-IS防逆流保護裝置，在控制器故障、通訊中斷或負載突變時，迅速切斷并網柜斷路器，確保系統可靠性。
基于光伏監控系統：Acrel-1000DP分布式光伏監控系統，不僅具備光伏逆流柔性控制功能，還能實時監測光伏發電、故障報警、記錄曲線、查詢報表，并可將光伏電站運行數據上傳*電網調度平臺，滿足電網對光伏高壓并網二次監控系統的各項要求。
基于電表與逆變器配合（家庭戶儲場景）：在家庭入戶箱安裝 ADL400N 等型號的防逆流表，實時監測相關數據并反饋給具備防逆流功能的逆變器，逆變器根據信息調整輸出功率，實現防逆流。

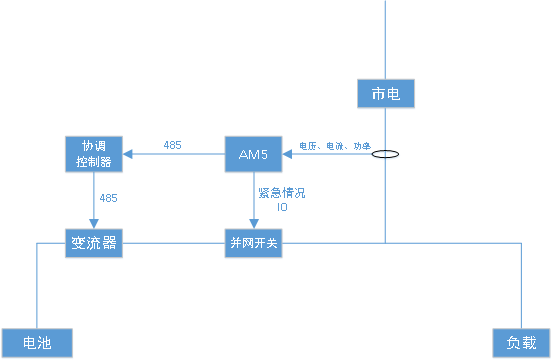

儲能防逆流柔性調節：在市電進線處安裝孤島/逆流一體化裝置，實時監測儲能放電上網情況，將監測信號上傳給協調控制器（ACCU-100）。控制器對逆流數據進行邏輯計算，調整變流器的放電功率，實現無逆流。同時，通過防逆流裝置的保護動作（如 AM5SE-IS），在特殊情況下斷開并網柜斷路器，保障系統安全。此方案安裝方便，能充分利用儲能電滿足負荷需求。
光儲防逆流柔性調節：在市電進線處安裝孤島/逆流一體化裝置，實時監測光儲系統上網情況，將信號上傳給協調控制器（ACCU-100）或能量管理系統（Acrel-2000MG）。對逆流數據、儲能SOC狀態、變流器狀態進行邏輯分析，先降低儲能放電功率、增加充電功率、降低光伏逆變器出力，實現無逆流。同樣，配備防逆流裝置作為保障措施。該方案*先保障光伏就地化消納，提升光伏、儲能利用價值。
三、方案組成產品介紹
AM5SE-IS防逆流保護裝置：具備逆功率跳閘、逆功率恢復合閘、低功率跳閘、低功率恢復合閘功能。適用于并網點與逆流檢測點距離較近（建議200m以內）的場景，安裝于進線柜，能快速響應并切斷電路，防止逆流危害。
AM5SE-PV系列主從機防逆流保護裝置：包括主機AM5SE-PVM和從機AM5SE-PVS（或AM5SE-PVS2）。具有主從機方案四段低功率/低功率恢復合閘、主從機方案逆功率/逆功率恢復合閘以及從機防孤島保護等功能。當并網點與逆流檢測點距離較遠（超過 200m），或一路市電進線下帶多個并網點，以及多路電源進線帶1或多個并網點時適用。主機安裝于進線柜，從機安裝于光伏并網柜。
ACCU-100 微電網協調控制器：與智慧能源管理云平臺緊密配合，構建系統架構。通過監測市電總進線處防逆流信號，對逆流數據準確計算，調控光伏逆變器，實現光伏防逆流柔性調節功能。還能與云端平臺實時交互，響應云端策略配置，實現跨站點、跨區域海量數據接入與分析，為各站點提供管控與控制方案，具備遠程監控運維功能，提升管理效率。
Acrel-1000DP分布式光伏監控系統：專業的分布式光伏監控系統，滿足電網對光伏高壓并網二次監控系統各項要求。除實現光伏逆流柔性控制外，還提供光伏發電實時監測、故障報警、曲線記錄、報表查詢等功能，并可將光伏電站運行數據上傳*電網調度平臺，方便對光伏電站監控管理。
ADL400N等防逆流表：安裝于家庭入戶箱，實時監測相關數據，并將數據反饋給具備防逆流功能的逆變器，用于家庭戶儲場景下的逆流控制，是實現家庭層面新能源防逆流的關鍵設備。

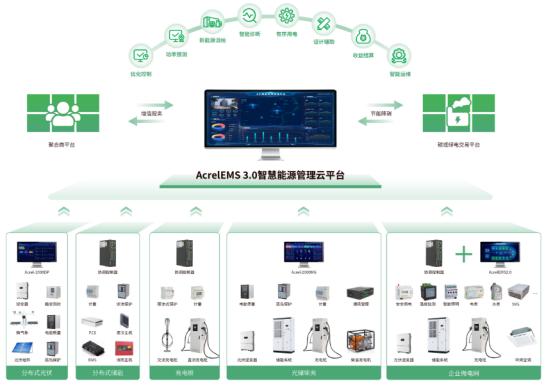

AcrelEMS智慧能源管理平臺：對用戶微電網發電系統（光伏、風能、傳統能源）、儲能系統及用電負荷（充電樁、建筑等）進行實時監測。結合光伏預測技術，靈活調節儲能系統出力，*化策略，診斷告警，實現源荷有序互動、能源全景分析。滿足企業微電網能效管理數字化、安全分析智能化、調整控制動態化、全景分析可視化需求，完成不同策略下源網荷資源之間靈活互動與經濟運行，降低能源成本，提高微電網運行效率。
四、方案實施要點
方案選型：根據新能源系統類型（光伏、儲能或光儲一體化）、并網點與逆流檢測點距離、系統規模（單進線單并網點、單進線多并網點、多進線單/多并網點）以及對能源利用效率和成本的考量，選擇合適的防逆流方案。例如，對成本敏感且對棄光容忍度高的小型光伏系統，可*先考慮逆流速斷方案；而對能源利用效率要求高的大型光儲一體化園區，則更適合柔性調節方案結合智慧能源管理平臺。
設備安裝：嚴格按照產品安裝說明進行設備安裝。如防逆流保護裝置的安裝位置應確保能準確監測逆流信號，互感器安裝前需將其二次與相關設備接好，避免二次開路；安裝時注意互感器鐵芯切面清潔，防止異物影響性能；電流互感器接線要注意方向，P1 側靠近電網，P2 側靠近逆變器和負載。
系統調試與運維：安裝完成后，對整個防逆流系統進行調試，確保各設備間通訊正常，數據傳輸準確，控制策略有效執行。利用 AcrelEMS智慧能源管理平臺進行實時監測與診斷，及時發現并解決設備故障、通訊中斷等問題。定期對設備進行維護保養，檢查設備運行狀態，確保系統長期穩定運行。
五、方案*勢總結
保障電網安全：逆流速斷方案快速切斷電路，柔性調節方案動態調整功率，雙重保障杜*逆流風險，提升電網供電可靠性，減少對電網設備的損害，維護電網穩定運行。
提高能源利用效率：柔性調節方案通過控制逆變器和變流器功率，*先保障光伏就地化消納，減少棄光棄電現象，提升光伏、儲能等新能源的利用價值，實現能源*化配置和利用。
智能運維與管理：借助AcrelEMS智慧能源管理平臺，實現能源全景分析、故障診斷與遠程運維。可視化監控界面展示能源流向、設備狀態等信息，方便用戶實時掌握系統運行情況；智能告警功能及時通知異常情況，便于快速響應處理；遠程運維功能降低人力成本，提高運維效率，助力企業能源管理數字化升*。
靈活適配多種場景：安科瑞提供多種類型方案和豐富產品選擇，可根據不同應用場景（家庭戶儲、小型光伏電站、大型光儲一體化園區等）的特點和需求，靈活配置防逆流解決方案，滿足多樣化的新能源防逆流要求。
通過合理應用安科瑞新能源防逆流方案及產品，能夠有效解決新能源發電過程中的逆流問題，推動新能源產業安全、可持續發展。
