一，產品介紹

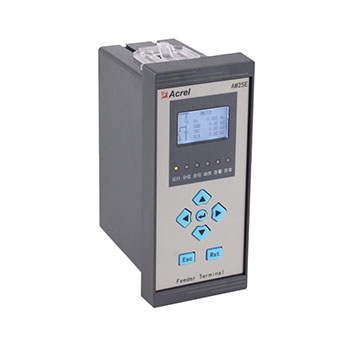

AM2SE 系列微機保護裝置集保護、控制于一體，可滿足客戶 20KV 及以下電壓等*用電系統對電力能源安全運行、可靠性的保障要求。目前廣泛使用在變電站、工礦企業、醫院、學校、商業廣場以及大型樓宇等配網用電系統中。保護裝置采用先進成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活，通訊采用冗余設計。裝置具備 8 路開關量采集和 5 路繼電器輸出，能與 Acrel-2000Z電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。
特點
成熟完善的保護功能：保護裝置針對不同一次設備可以靈活配置不同的保護功能，可以實現 20kV 以下電壓等*變配電站保護控制功能，適用于線路、母聯、配電變壓器等設備的保護和自動控制功能。
高性能硬軟件平臺：AM2SE 系列保護裝置采用高性能的硬件平臺，全部采用工業*元器件，專業的 EMC 設計，配合完善的在線自檢測試程序，采用高性能處理器作為保護 CPU，配置以大容量的 RAM和Flash，使本產品具有較強的數據處理、邏輯運算和信息存儲能力。
人性化：裝置采用全漢化液晶顯示，人機界面清晰易懂；靈活、舒適的按鈕設計，菜單式操作簡單、便捷；配備的計算機界面的調試與分析軟件，調試及維護簡單方便。
豐富的接口資源：4 路交流電流、3 路交流電壓通道；8 路開關量輸入通道（交直流兩用)、5 路開關量輸出通道；1 個 RS485 通訊接口。
靈活方便的接線方式：裝置的 3 路交流電壓輸入可接相電壓，也可接線電壓或零序電壓或不平衡電壓，適應各種 PT 接線方式。保護電流可接三相電流；另外兩路交流電流通道可以接零序電流、不平衡電流或者線路電流。
透明化：實時記錄交流量、開入量、開出量和所有保護模塊的狀態；記錄保護內部各元件動作行為、動作時間和錄波數據。
開關量輸入自定義：用戶可根據需求對開關量輸入進行自定義配置，可限度的滿足用戶需求，靈活方便。
高可靠性設計：通過 6 項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能等均達到IV 等*標準。
開放性：裝置內置兩種通訊規約：Modbus-RTU 和 IEC 60870-5-103 ，可通過菜單設置選擇。可實現遠方定值修改和切換、事件記錄及錄波數據上傳、壓板遙控投退、遙信、遙控跳合閘。
二，技術參數
三，產品選型
四，尺寸和安裝
AM2SE-V(豎版)注：1、方孔尺寸為 150*68；2、開孔尺寸以毫米為單位。
AM2SE-H（橫版）注：1、方孔尺寸為 68*150；3、開孔尺寸以毫米為單位。
