安科瑞新品ADW600多回路計量模塊

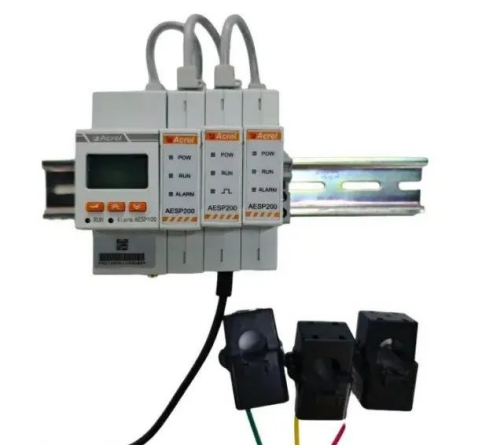

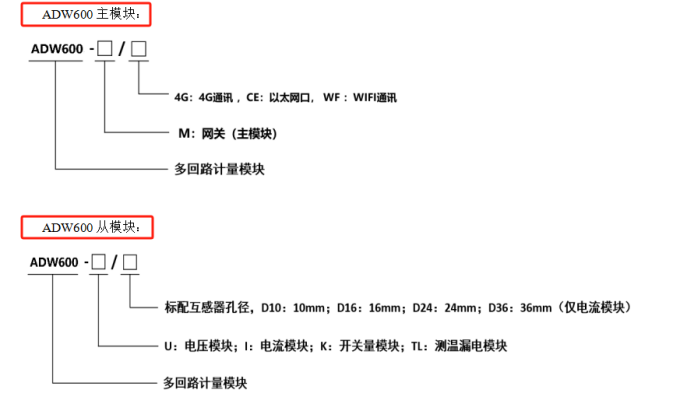

ADW600多回路電力計量模塊主要用于計量低壓網絡的三相有功電能，具有體積小、安裝簡便、功能豐富等*點。產品采用模塊化設計（主從模塊），包括電壓模塊、電流模塊、開關量模塊、測溫漏電模塊等，模塊間采用網線連接，可支持多回路拼接使用。適用于低壓側多回路計量場景，尤其是電力改造需求。
產品規格及功能特點
技術參數

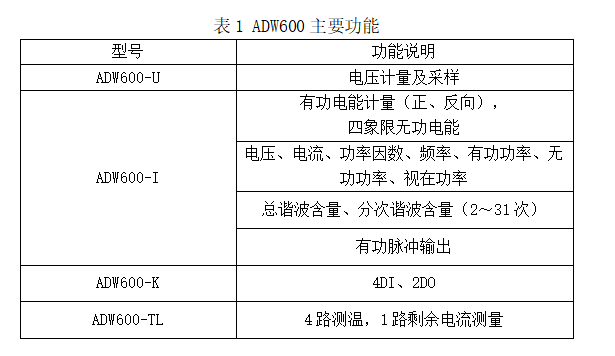

主要功能

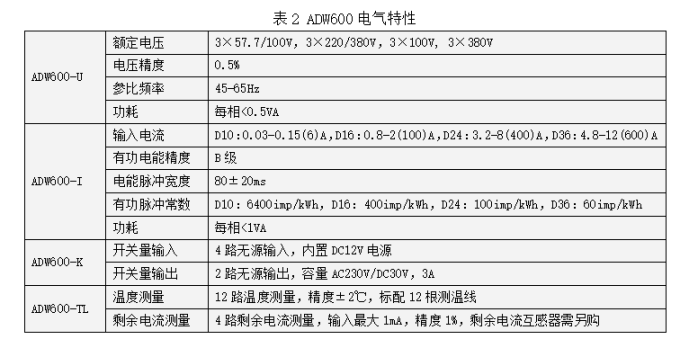

電氣特性

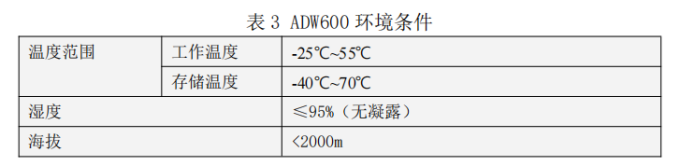

環境條件
尺寸及接線

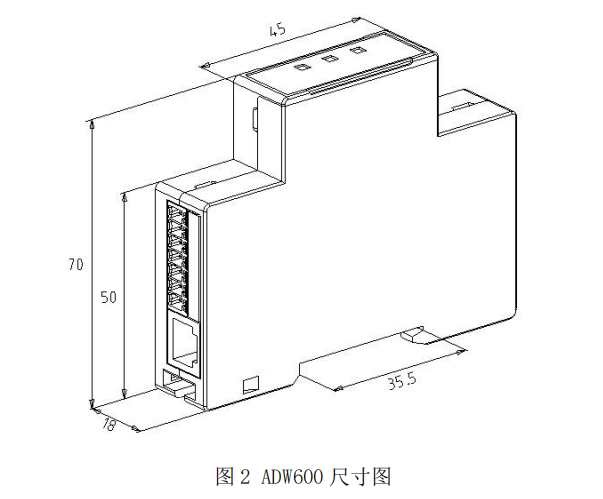

外型尺寸(單位：mm）

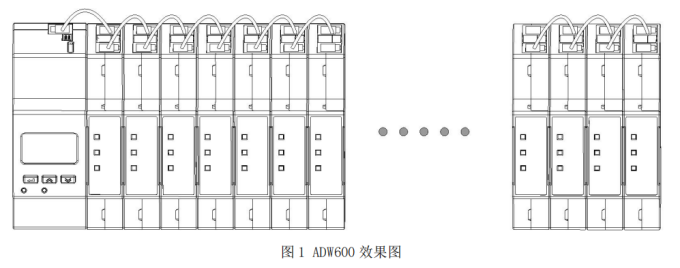

1.圖1中的ADW600效果圖左側的ADW600-M網關（-4G/-CE/-WF），需要另外下單。
2.不同模塊之間網線連接時需要注意BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。

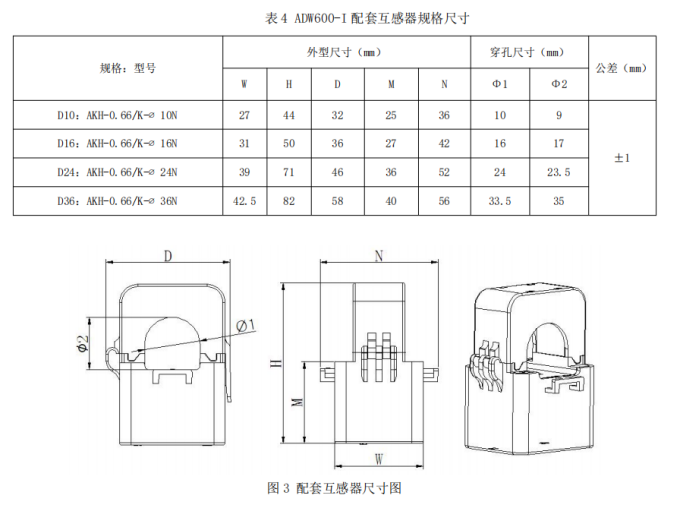

配套互感器外型尺寸
接線說明
ADW600多回路計量模塊之間采用網線連接，BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。

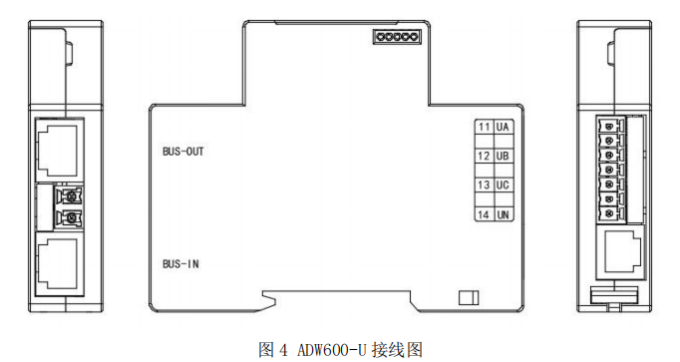

ADW600-U需要接入負載電壓信號，參照下方接線圖，11-14端子分別接入UA、UB、UC、UN電壓信號，若采用三相三線接法時，11-13接入UA、UB、UC電壓信號，然后將UB短接進UN端子即可。

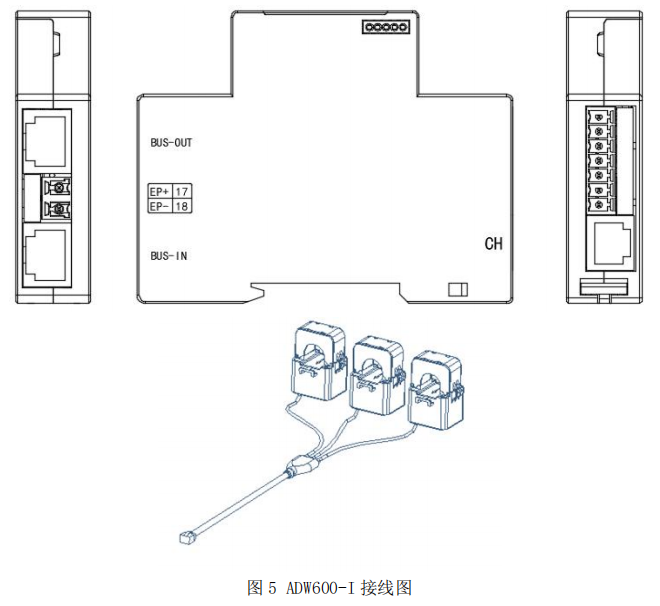

ADW600-I需要接入負載電流信號，參照下方接線圖，標配互感器為RJ12接口插入電表端子即可，分別將三個互感器根據指示方向卡在負載線纜上即可。

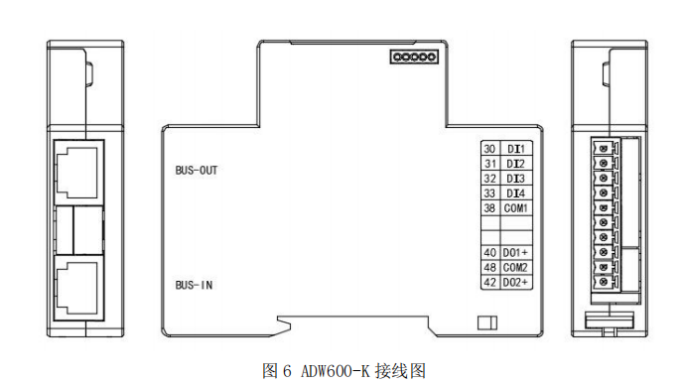

ADW600-K根據需要接入開關量輸入或輸出信號線，注意COM口為公共端，參照下方接線圖：

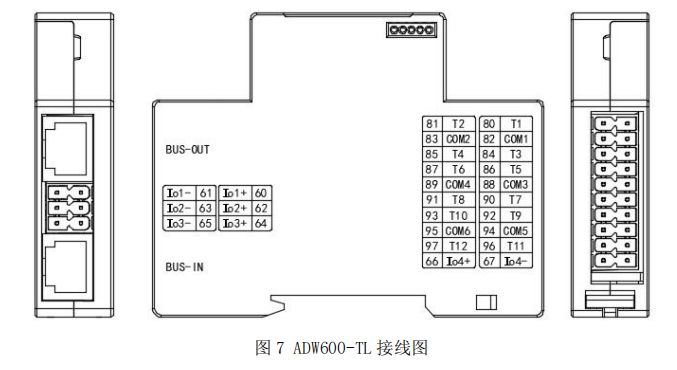

ADW600-TL 根據需要接入測溫信號線或剩余電流互感器信號線，注意 COM 口為相鄰測量回路的公共端，具體接線圖如下：
