1.產品簡介
功能：
該產品是一種用于補償無功以及三相不平衡的新型電力電子裝置，它能對大小變化的無功以及負序進行快速和連續的補償，其應用可克服LC補償器等傳統的無功補償器響應速度慢、補償效果不能精確控制、容易與電網發生并聯諧振和投切震蕩等缺點。
2.產品特點：
線性補償無功功率
無*性補償（感性/容性）
響應時間快
補償方式：線性補償，全響應時間≤5ms，瞬時響應時間≤100μs；
補償效果： ≥0.99，可補償容性無功和感性無功，濾除5、7、9、11、13次以內的諧波；
自身損耗：≤2%；
效率：≥98%；
監控以及顯示具備遠程通訊接口，可以通過PC機實時監控；
具有人性化的人機交互界面，可通過該界面看到系統和本體的實時電能質量信息，操作簡單，可以遠控，也可以本控；
標準模塊化設計，縮短交付周期，同時提高了使用的可靠性和可維護性。
應用范圍：
適用于頻率50Hz電壓0.4kV電網的無功功率動態補償。

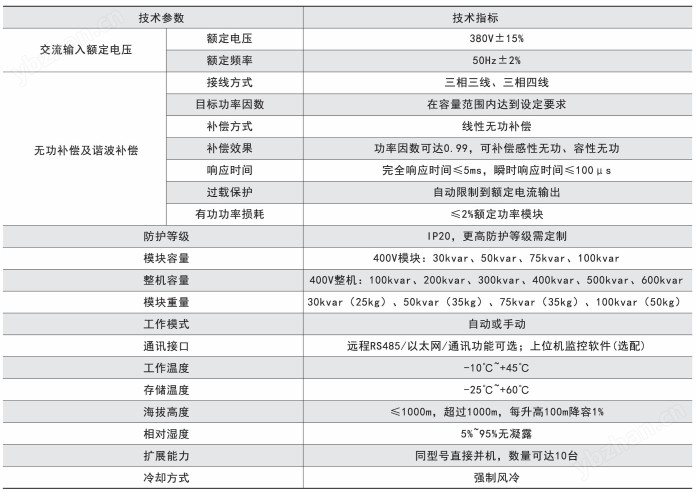

3.技術術指標

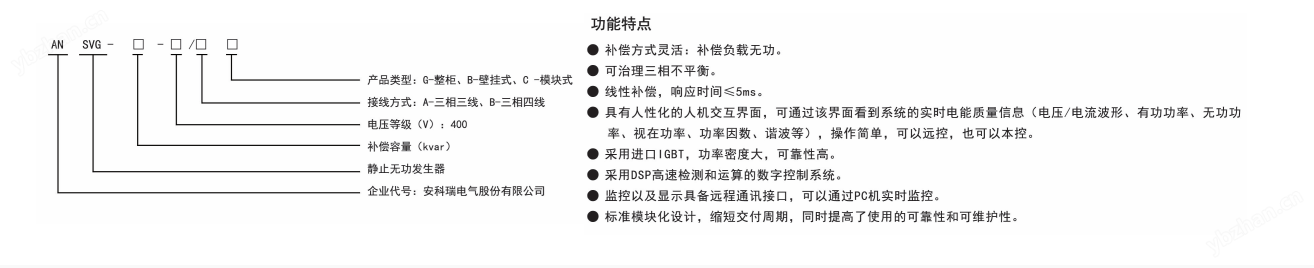

4.型號說明

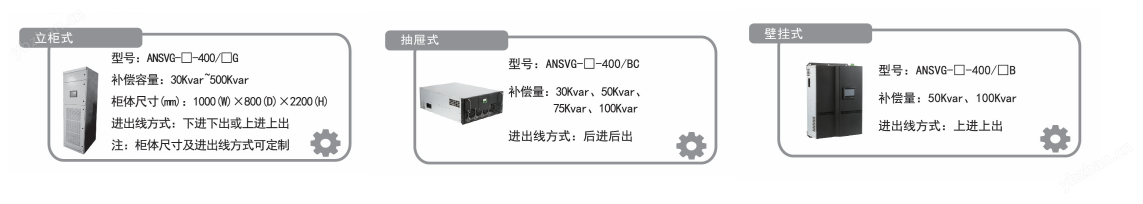

5.外形尺寸
如何選擇安裝位置？
需要選擇適當?shù)奈恢茫员ＷC發生器能夠正常、有效地工作。在選擇安裝位置時，
請考慮以下要求：
? 發生器的防護等*為 IP20，室內使用。
? 安裝方法和位置必須適合發生器的重量和尺寸。
? 環境溫度應保持在 45℃以下，以確保運行狀況，并延長其使用壽命。
? 發生器應安裝在通風較好的環境下，以保證良好的散熱。
? 請勿將靜止無功發生器暴露在陽光直射的環境下，以免其過熱。
? 靜止無功發生器進風口和出風口與周圍物體之間的距離應滿足以下條件：進風口≥200mm；出風口≥500mm，以保證有足夠的安裝及散熱空間。
